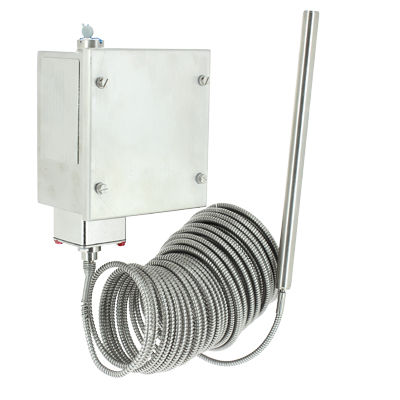

Реле температуры с расширением газа FX

регулируемоеSPDTиз нержавеющей стали

Исполнение: прямое ламповое или капиллярное Корпус: нержавеющая сталь 316 Чувствительный элемент: IP66/67 Чувствительный элемент: Колба и капилляр из нержавеющей стали Переключатель: 1 или 2 переключателя (SPDT) Опции: " Броня из нержавеющей стали или капилляр с покрытием из ПВХ " Корпус повышенной безопасности (ATEX/IECEx) " Искробезопасность (скоро) " Возможность применения SIL (скоро) Принцип работы Давление или температура подается на чувствительный элемент (SE), положение которого затем изменяется, воздействуя на гибкий рычаг (FA). Возникающее при этом усилие уравновешивается пружиной (RS). Так происходит регулировка заданного значения. По мере приближения к заданной точке изменение сил нарушает равновесие (FA) и действует на контакт. Вторая пружина (DBS), действующая на гибкий рычаг (FA), увеличивает отклонение выключателя (ов). Сила, создаваемая пружиной мертвой зоны, регулируется и используется для смещения двух контактов в случае дифференциальных функций. Шкалы реле давления и реле температуры, указанные в нашем каталоге, представляют собой значения для заданного значения для понижения давления или температуры. Типы корпусов Стандартный корпус: zamak, алюминиевая крышка, покрытие эпоксидной краской Взрывозащищенный корпус (RTPF): алюминий AS10G, покрытие эпоксидной краской Корпус из полиэстера (FPP) Корпус из нержавеющей стали 316L/1.4404 (FPX) Внешние винты и фитинги из нержавеющей стали 316 IP 66 (IP68 поставляется в качестве опции) IP 56 (IP66 поставляется дополнительно) для манометрического реле давления с мембранным приводом в стандартном корпусе типа FML, FMS, FMT согласно EN 60 529 (IEC 529)
