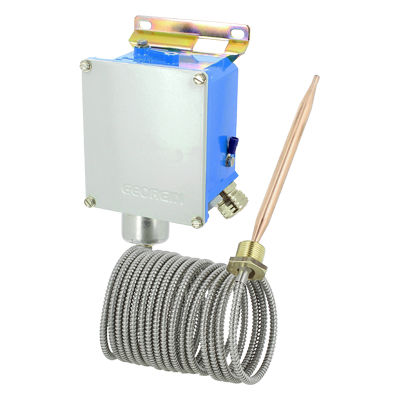

Реле температуры с расширением газа F M

капиллярноерегулируемоеSPDT

Корпус: zamak с эпоксидным покрытием Чувствительный элемент: колба и капилляр из нержавеющей стали или меди Защита капилляра: броня из нержавеющей стали Переключатель: 1 или 2 переключения (SPDT) / фиксированный или регулируемый мертвый диапазон Кабельный ввод: никелированная латунь M16 или разъем JUPITER Особенности: " Крепление из нержавеющей стали " Усиленный крепежный кронштейн - тип Navy Изменение давления (или температуры, преобразованной в давление в соответствии с законом насыщенного давления [давление пара]) передается на датчик "S", который активирует внутренний механизм, состоящий из системы уравновешивания усилий Сила, возникающая при изменении давления в датчике "S", уравновешивается вариационной пружиной. Приложенное усилие можно регулировать с помощью винта "RS", который можно использовать для установки заданной рабочей (или балансировочной) точки. В случае превышения точки балансировки рычаг регулятора перемещается. Любые перемещения будут обнаружены контактом "С", установленным в конце хода. Изменение давления, которое требует возврата контакта в исходное положение, называется "отклонением". Величину отклонения можно увеличить, отрегулировав пружину отклонения с помощью колесика с надписью "W". Отключение контакта может быть отрегулировано только в сторону увеличения. Устройство обслуживает электрическую функцию 34D в настоящей технической инструкции. Детекторы состоят из следующего: -Блок, состоящий из 1 или 2 позолоченных переключателей и рабочего механизма. -Датчик давления (присоединение M20x1.5 для версий 1 и 2; ½" BSP M для версии 3)
