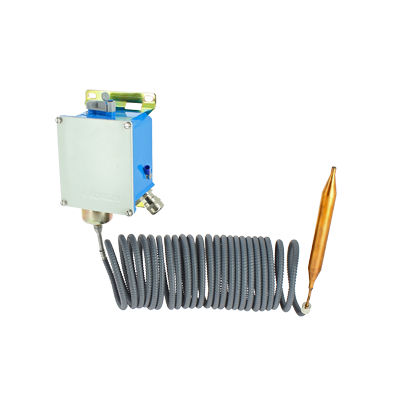

Реле температуры с расширением газа F TR

капиллярноеиз нержавеющей сталивзрывозащищенное

Исполнение: прямое ламповое или капиллярное Корпус: Zamak Чувствительный элемент: Колба и капилляр из нержавеющей стали или меди Капиллярная защита: броня из нержавеющей стали или покрытие из ПВХ Диэлектрическая прочность " 2000 В между разомкнутыми контактами (общий режим) " 2000 В между контактами и землей (дифференциальный режим) Электрический шок: 5000 В (1,2/50 мкс) Особенности " Крепление из нержавеющей стали " Электрический выход: кабельный ввод из нержавеющей стали " Усиленный крепежный кронштейн - тип Navy " Защита респиратором Опции " Взрывозащищенный корпус " Электрическое подключение: штекерный разъем SAIB " Окно шкалы " Диэлектрическая изоляция термостатического элемента " Сертификат ГОСТ " сертификат VERITAS Температура подается на выносной чувствительный элемент "давление паров" Температура, преобразованная в давление, передается по герметичному контуру на металлический сильфон "SE". Таким образом, температурное реле ведет себя как сильфонное реле давления. Изменение давления в сильфоне, вызванное изменением температуры, действует на внутренний механизм, основанный на сбалансированной системе противоположных сил (основная пружина "MS" и чувствительный элемент "SE"), расположенных по обе стороны гибкого рычага "FA". Теоретическая ось сочленения гибкого рычага "FA" включает в себя полосу из нержавеющей стали, которая обеспечивает постоянную поддержку рычага Создаваемое таким образом усилие уравновешивается пружиной "MS", что позволяет регулировать заданное значение с помощью винта "SP". После превышения заданного значения движение гибкого рычага фиксируется переключателем "SW", используемым в конце хода.
