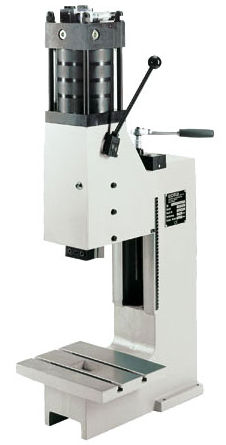

Ручной пресс 4 HKP/L-DS

пневматическийс ручным управлениемс рычагом управления

Продукт
Ручной рычажный пресс с пневматической поддержкой (ручной тумблерный пресс), обеспечивающий силу прессования 4 кН при рабочем давлении до 7,8 bar. Генерация силы — пневмоцилиндр; ручное управление с пневмопомощью в силовом ходе.

Таблица размеров
A2: 340
B1: 260
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 73-240
X1: 6-46
Ymax: 678

Обзор / Уникальные особенности
Призматическое направляющее, регулируемое без зазора. Зажатая деталь может быть снята вперед без повреждения зажимного штифта. 1x DIN 650 M8x10 (деталь стола).

Доступные конфигурации и примеры (показаны варианты поставки)

• Основание: Стандартный пресс с увеличенной высотой установки
• Основание: Стандартный пресс без аксессуаров
• Основание: Стандартный пресс с увеличенным вылетом

Аксессуары (примеры)

• Тонкая настройка PFE
• Прецизионная глубинная настройка PTE (адаптер)
• Центрующая плита с центральным отверстием
• Основание пресса ок. H 800 x W 690 x D 565 mm регулируемое с элементами опор машин
• Основание пресса ок. H 700 x W 690 x D 565 mm регулируемое с элементами опор машин
• Опорный стол для бокового крепления к основанию пресса (левая сторона), регулируемый по высоте
• Опорный стол для бокового крепления к основанию пресса (правая сторона), регулируемый по высоте
• Пневматический счётчик ходов
• Дополнительное кнопочное управление для определённого срабатывания (напр., для защищённых мастерских)

Скользящий стол (примеры)

• Тяжёлонагруженный скользящий стол, механический
• Тяжёлонагруженный скользящий стол, механический с фиксирующим штифтом

Прижимные скобы (примеры)

• Прижимная скоба ок. H 160 x W 130 x D 58 mm (только для стоек с увеличенным вылетом)
• Прижимная скоба ок. H 160 x W 130 x D 118 mm (только для стоек с увеличенным вылетом)

Детали продукта
Подробные технические характеристики приведены в следующем блоке «Технические характеристики».

Технические характеристики

• Тип пресса: Ручной тумблерный пресс с пневматической поддержкой
• Привод: Ручной
• Вылет: 120 mm
• Регулируемая высота установки: 73 mm - 240 mm
• Регулируемый ход подведения: 6 mm - 46 mm
• Ход силы: < 6 mm (пневматический)
• Сила прессования в силовом ходе / рабочее давление: 4 kN / 7.8 bar
• Генерация силы: Пневмоцилиндр
• Рабочее давление: 3 - 7.8 bar
• Позиционный отверстие: Ø10 H7
• Зажатая деталь: Съемная
• Антивращающий направляющий: Призматическое направляющее
• Регулировка направляющего без люфта: Регулировочные клинья
• Положение ручного рычага: Справа, регулируется на 360°
• Регулировка высоты направляющего блока: Ручная рукоятка
• Затяжной момент на винт закрепления направляющего: 90 Nm
• Соединительный шланг: 1/4"
• Стандартный цвет: RAL 7035
• Вес: 36 kg
