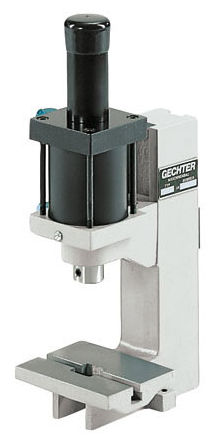

Пневматический пресс 2 LP

с рычагом управления

Обзор
Серия LP обеспечивает очень низкое потребление воздуха благодаря специальным многокамерным цилиндрам и комплектуется стандартно с непрерывно регулируемым ходом 40 мм. Усилие прессования: 2 kN при номинальном рабочем давлении.

Таблица размеров
C: 260
D: 120
E: 70
F: 55
G: 39
U: 22
V: Ø 10 H7
X: 83-180
X1: 0-40
Ymax: 497

Особенности
Безлюфтовое регулируемое призменное направление. Передний зажимной элемент съёмный; при снятии зажимной штифт не повреждается.

Комплектация

• Пресс: стандартный ход 40 mm

Технические характеристики

• Тип пресса: Пневматический рычажно-шарнирный пресс
• Способ привода: С управлением (опция)
• Вынос (консоль): 70 mm
• Регулируемая монтажная высота: 83 mm - 180 mm
• Длина хода: 0 mm - 40 mm
• Усилие пресса / опорное давление: 2 kN / 6 bar
• Генерация усилия: Пневмоцилиндр
• Рабочее давление: 3 - 7 bar
• Отверстие для установки: Ø 10 H7
• Крепление инструмента: Прижимной винт
• Противоповоротное направляющее: Противоповоротное с люфтом ± 0,2 mm
• Регулировка высоты направляющей: Ручная
• Крутящий момент крепления направляющей на винт: 70 Nm
• Пневмоподвод: 1/4''
• Двухручное устройство безопасности ES06: Опция
• Двухручное устройство безопасности ZS06: Опция
• Двухручное устройство безопасности Spice Flex: Опция
• Стандартный цвет: RAL 7035
• Масса: 8 kg
