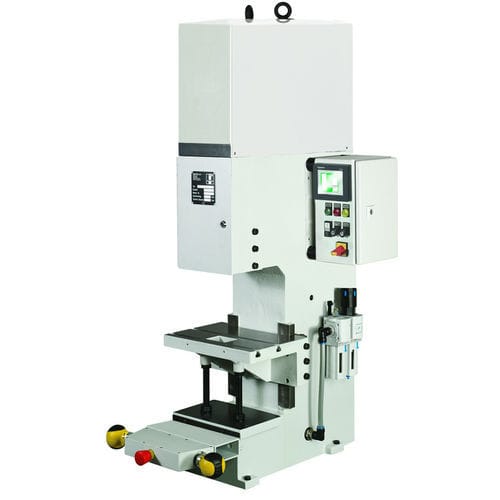

Гидропневматический пресс 110 HPC

с С-образной станиной

Краткое описание
Гидропневматический C-образный пресс серии HPC, предназначенный для точных операций прессования с высоким усилием. Компактная C-рамная конструкция с регулируемой монтажной высотой, выбором вариантов хода и рабочего хода, возможностью опциональной установки систем управления и безопасности.

Таблица размеров
A2: 1010
B: 540
D: 360
E: 160
G: 71
Xmax: 295
Y: 1420

Принадлежности / Основание

• X1 = ход 50 мм с рабочим ходом 6 мм
• X1 = ход 100 мм с рабочим ходом 6 мм
• X1 = ход 50 мм с рабочим ходом 12 мм
• X1 = ход 100 мм с рабочим ходом 12 мм, длина хода по запросу

Аксессуары

• Прижимной штифт без фланца
• Прижимной штифт с фланцем
• Поворотный стол 2–24 деления, подходит для прессов с управлением SpiceFlex / D-Con
• Проводная ножная педаль с разъемом для SpiceFlex / D-Con
• Переходная пластина поворотного стола с отверстиями (только с RT)
• Двухручной запор ZS08
• SpiceFlex модульный

Подвижный стол

• Тяжелонагруженный подвижный стол, механический
• Тяжелонагруженный подвижный стол, механический с фиксирующим штифтом
• Тяжелонагруженный подвижный стол, механический с электропневматическим управлением

Технические характеристики

• Серия моделей: HPC
• Тип пресса: C-стойка с регулируемым столом
• Управление: опция
• Выступ: 160 mm
• Регулируемая монтажная высота: макс. 295 mm
• Ход / рабочий ход: 50 мм / 6 мм (доступны другие варианты)
• Усилие прессования (рабочий ход): 110 кН
• Усилие прессования (подача): 8,4 кН
• Сила отрыва (обратный ход): 6,7 кН
• Генерация усилия: гидропневматический цилиндр
• Рабочее давление: 6 bar
• Позиционный диаметр: Ø 25 H7
• Зажимаемая деталь: съемная зажимная деталь
• Антивихревая направляющая: призматическая направляющая
• Направляющая регулируется без люфтов: с помощью регулировочных клиньев
• Соединительный шланг: 1/2''
• Двухручной запор ZS08: опция
• Двухручной запор SpiceFlex: опция
• Стандартный цвет: RAL 7035
• Масса: 320 kg
