Гидропневматический пресс 150 HPPS

для формовкидля сборкидля сборки

Обзор продукта

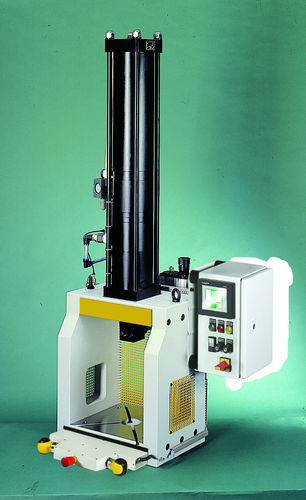

Гидропневматический пресс рамного типа H HPPS с усилием прессования 150 kN. Направляющая колонного типа, съемный прижимной элемент и гидропневматический цилиндр для генерации усилия. Доступны варианты управления и безопасности для интеграции двухручных систем безопасности и модульных контроллеров SpiceFlex. Применим для прецизионных высоконагруженных операций штамповки, сборки и запрессовки в промышленном производстве.

Таблица размеров
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

Варианты основания

• X1 = ход 50 мм, в том числе рабочий ход 6 мм
• X1 = ход 100 мм, в том числе рабочий ход 6 мм
• X1 = ход 50 мм, в том числе рабочий ход 12 мм
• X1 = ход 100 мм, в том числе рабочий ход 12 мм, длина хода по запросу

Аксессуары

• Педаль проводная с разъемом для SpiceFlex / D‑Con
• Двухручное устройство безопасности ZS08
• Двухручное устройство безопасности ES07
• SpiceFlex модульный
• Серия SE для простого двухручного управления безопасностью

Технические характеристики

• Тип пресса: гидропневматический пресс рамного типа H
• Привод: с управлением (опция)
• Монтажная высота: 303 mm
• Монтажная ширина: 353 mm
• Ход / рабочий ход: 50 mm / 6 mm (возможны опции)
• Усилие прессования (рабочий ход): 150 kN
• Усилие прессования (приближение): 6.5 kN
• Выдергивающее усилие (возврат): 6.2 kN
• Генерация усилия: гидропневматический цилиндр
• Рабочее давление: 6 bar
• Позиционное отверстие: Ø 25 H7
• Крепление детали: съемное крепёжное приспособление
• Антикрутящая направляющая: колонная направляющая
• Подсоединительный шланг: 1/2''
• Двухручное устройство безопасности ZS08: опция
• Двухручное устройство безопасности SpiceFlex: опция
• Стандартный цвет: RAL 7035
• Масса: 420 kg
