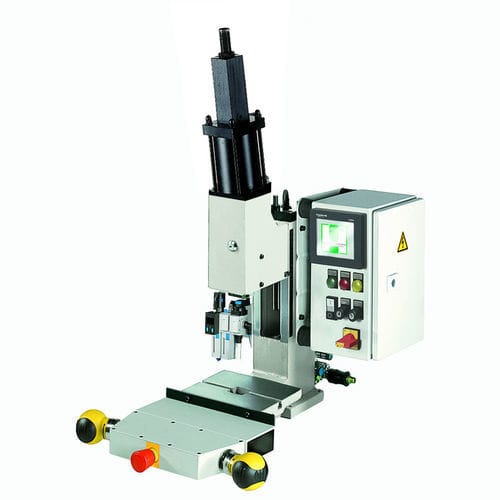

Пневматический пресс 20 KHKP

коленчатыйс ручным управлением

Обзор продукта

• Обозначение модели: 20 kN KHKP
• Тип: Пневматический коленно-рычажный пресс
• Управление: Ручное

Таблица размеров
A2: 800
B: 580
C: 415
D: 200
E: 200
F: 120
G: 75
U: 21
V: Ø 10 H7
X: 60-225
X1: 0-60
Ymax: 890

Поставки / Базовые варианты

• Стандартный пресс с увеличенной монтажной высотой
• Стандартный пресс без аксессуаров
• Стандартный пресс с увеличенным глотом

Аксессуары

• Штифт зажима без фланца
• Штифт зажима с фланцем
• Поворотный стол деления 2–24, подходит для прессов с управлением SpiceFlex / D-Con
• Педаль проводная с разъемом для SpiceFlex / D-Con
• Пластина смены поворотного стола с отверстием (только с RT)
• Двуручное устройство безопасности ZS08
• Двуручное устройство безопасности ES07
• SpiceFlex модульный
• Серия SE для простого двуручного устройства безопасности

Скользящий стол

• Высоконагрузочный скользящий стол, механический
• Высоконагрузочный скользящий стол, механический с фиксирующим штифтом
• Высоконагрузочный скользящий стол, механический с электропневматическим управлением

Уникальное у GECHTER
Беслюфтовая регулируемая призматическая направляющая. Зажатая деталь может быть извлечена вперед без повреждения зажимного штифта.

Технические характеристики

• Тип пресса: Пневматический коленно-рычажный пресс
• Управление: Ручное
• Выход (overhang): 120 mm
• Регулируемая монтажная высота: 60 mm - 220 mm
• Ход: 0 mm - 60 mm
• Генерация усилия: Пневмоцилиндр - Рычажный механизм
• Макс. усилие в НМ: 20 kN
• Рабочее давление: 6 bar
• Направляющее отверстие: Ø 10 H7
• Зажимаемая деталь: Съемная зажимная деталь
• Направление без проворота: Призматическая направляющая
• Регулировка люфта направляющей: Регулировочный шпиндель
• Момент затяжки на крепежный винт направляющей: 90 Nm
• Пневматический шланг: 1/4''
• Двуручное устройство ES07: Опция
• Двуручное устройство ZS08: Опция
• Двуручное устройство Spice Flex: Опция
• Сила прессования: 20 kN
• Стандартный цвет: RAL 7035
• Масса: 43 kg
