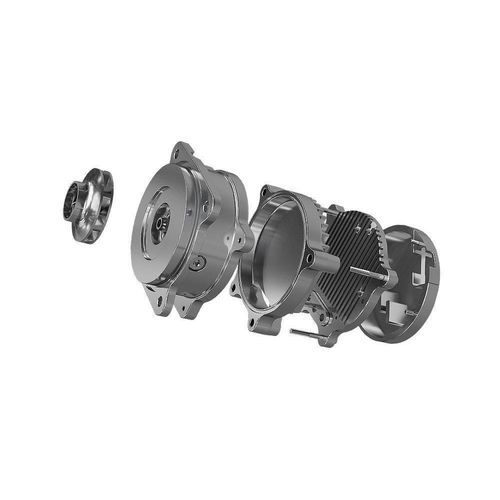

Пропеллерный насос

для охлаждающей жидкостис электродвигателемстационарный

Обзор
Насосы Gates для дата‑центров разработаны для максимизации потока рабочей жидкости в компактном исполнении при энергоэффективной и надёжной работе. Эти насосы применяют опыт Gates в тепловом менеджменте для решения задач охлаждения дата‑центров, делая акцент на работе в критических условиях.

Принципы проектирования
Gates определила архитектуру насоса исходя из требований к применению и долговременной надёжности, оценивая конфигурации двигателей с радиальным и осевым потоком по электромагнитным, тепловым и упаковочным характеристикам. Осевые конфигурации были выбраны там, где цели по плотности крутящего момента и ограничения интеграции требовали компактного, высокоэффективного двигателя. При проектировании сделан упор на герметичную упаковку и изоляцию двигателя и электроники от возможного проникновения хладагента/охлаждающей жидкости.

Характеристики и преимущества

• Спроектированы для надёжности и оптимизированы по эффективности в задачах охлаждения дата‑центров.
• Архитектура осевого двигателя обеспечивает наивысшую плотность мощности и КПД — до ~25% улучшения по сравнению с эквивалентными радиальными двигателями.
• Конструкция с сухим ротором: улучшенная эффективность двигателя, долговечность и надёжность, сниженный NVH по сравнению со стандартными радиальными схемами.
• Совместимость с хладагентами/охлаждающими жидкостями: рассчитаны на широкий набор сред, включая смеси PG25 и диэлектрические хладагенты.
• Модульная и масштабируемая конструкция для сокращения времени разработки и поддержки кастомизации.
• Возможности двойного крепления: доступны варианты монтажа на коллектор и на шасси для гибкой интеграции.
• Герметичные, компактные и масштабируемые модели, изолирующие двигатель/электронику от риска контакта с охлаждающей средой.

Трёхфазный насос осевого потока (детали класса продукта)
Конструкции трёхфазных осевых насосов ориентированы на высокий объемный расход при высокой плотности мощности в компактном корпусе. Семейства плат управления изолированы для защиты от загрязнения. Поддерживаемые диапазоны мощности и напряжения описаны в продуктовой документации: ориентировочно мощность от 100 Вт до 6 кВт и входное DC‑напряжение примерно от 12 В до 800 В. Эти насосы предназначены для исполнения в стойках 4U+ и конфигураций side‑car; проекты более мощных исполнений (20 кВт+) разрабатываются для решений с сверхвысоким расходом.

Применения

• CDU в стойке 4U+ требующие высокого расхода при малом объёме.
• Side‑car CDU, обрабатывающие большие объёмы потока и несколько контуров охлаждения с крупными пластинчатыми теплообменниками.
• Башни и стойки жидкостного охлаждения с очень высоким расходом (сценарии с очень большим L/min на стойку).
• Приложения перекачки для вторичных контуров и систем водоснабжения объектов, где требуется высокий объемный расход при низком напоре.

Ресурсы и инструменты
Для этой семейства продуктов опубликована продуктовая документация и вспомогательные материалы, включая листы продукта и брошюру по решениям для дата‑центров. Предоставляются инженерные инструменты и калькуляторы (расчёт потока/давления и рекомендации ThermalPro) для помощи в выборе подходящих опций насосов и оценке компромиссов по производительности на уровне системы.

Технические характеристики / спецификации

• Топология двигателя: архитектура осевого потока (доступны варианты с сухим ротором).
• Плотность мощности: до ~25% улучшения КПД двигателя по сравнению с эквивалентными радиальными конструкциями.
• Диапазон мощности (ориентировочно): ~100 Вт до 6 кВт (варианты семейства продуктов); разработки исполнений 20 кВт+ в работе.
• Входное напряжение (ориентировочно): ~12 В до 800 В DC (варианты в зависимости от конкретного продукта).
• Варианты монтажа: прямой коллектор и шасси (возможность двойного монтажа).
• Форм‑фактор: компактные, герметичные и масштабируемые модели, подходящие для 4U+ стоечных и side‑car конфигураций.
• Совместимость с жидкостями: рассчитаны на широкий спектр хладагентов, включая PG25 и диэлектрические охлаждающие жидкости.
• Защита: опции изолированных плат управления для усиления защиты от загрязнения и изоляции электроники от проникновения хладагента.
• Целевые сценарии использования: In‑rack CDU, side‑car CDU, охлаждение дата‑центров с очень высоким расходом, насосы для вторичных контуров и систем здания.
