Профильный каландр для этажерки

для профилейдля профилей в форме Сдля стойки стеллажа

Обзор

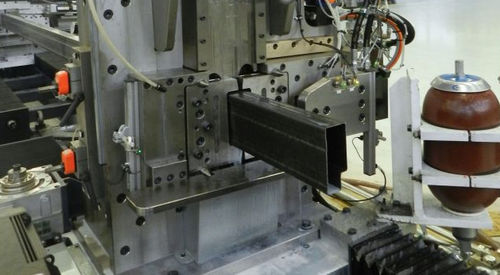

Мы проектируем и поставляем линии холодного формования (roll forming), предназначенные для производства балок и поперечин для промышленных стеллажей и мезонинов. Эти решения разработаны для производителей стеллажей, которым требуются высокая производительность, повторяемость размеров и полная интеграция процесса.

Ключевые технические характеристики

• Диапазон толщин: до 2,0 мм (0.08 in)
• Скорость производства: до 60 м/мин (197 ft/min)
• Технологии формования: TWIN, PRO
• Время переналадки: TWIN менее 5 минут; PRO менее 1 часа
• Длины профиля: от 1 000 мм до 6 000 мм (39 in – 236 in)

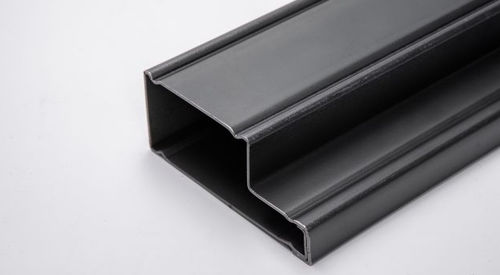

• Примеры максимальных размеров профиля: коробчатые балки / ступенчатые балки до L 60 × H 200 мм (2.4 in × 7.9 in); С-образные профили до L 800 × H 80 мм (31.5 in × 3.1 in)

Вспомогательные технологии для формования

• Система выпрямления
• Система штамповки
• Система резки

Инлайн-опции

• Автоматическая система загрузки рулона
• Узел стыковки листов
• Система быстрой смены штампов
• Автоматическая HF-сварочная единица для соединителей
• Автоматическая система разгрузки
• Автоматическая система штабелирования, упаковки, обвязки и маркировки

Качество, допуски и выход материала
Качество поверхности и строгие размерные допуски необходимы для балок и поперечин, которые должны точно соединяться или входить друг в друга. Процесс формования в сочетании с оптимизированной резкой уменьшает эффект «отскока», повышает выход готовой продукции и минимизирует брак и доработки.

Программное обеспечение и интеграция Industry 4.0

• Выделенные HMI-интерфейсы для управления линией формования
• Интеграция с ERP для бесшовной синхронизации данных с системой управления клиента
• Совместимость и гибкость при импорте/экспорте данных в разных форматах для производства, трассируемости и отчетности

Преимущества

• Сокращение времени переналадки и увеличение доступности оборудования (TWIN для быстрых переналадок)
• Повторяемость размеров и качество поверхности, подходящее для паллетных стеллажей
• Модулярные и полностью интегрируемые линии: от рулона до штабелирования
• Собственное ПО, обеспечивающее операционную эффективность и формирование отчетов

Технические спецификации

• Толщина: до 2,0 мм / 12 gauge
• Скорость производства: до 60 м/мин (197 ft/min)
• Время переналадки: TWIN менее 5 мин; PRO менее 1 часа
• Гибкая технология формования: взаимозаменяемая, TWIN
• Длины профиля: 1 000 мм – 6 000 мм (39 in – 236 in)
• Примеры максимальных профилей: коробчатые/ступенчатые балки до L 60 × H 200 мм; C-профили до L 800 × H 80 мм
• Интегрированные вспомогательные станции: выпрямление, штамповка, резка
• Инлайн-опции автоматизации: загрузка рулона, стыковка листов, быстрая смена штампов, HF-сварка для соединителей, разгрузка, штабелирование/упаковка/обвязка/маркировка
• Функции ПО: выделенное HMI, интеграция ERP, импорт/экспорт данных в нескольких форматах
