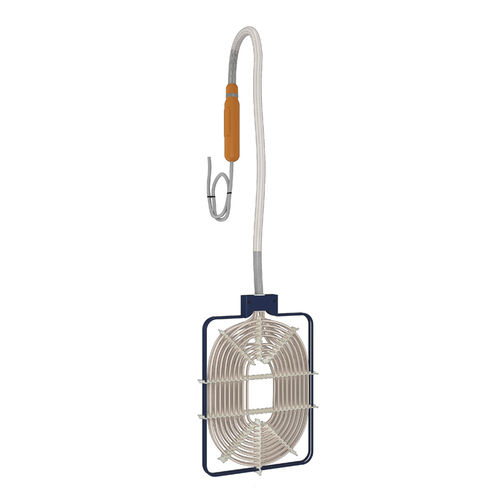

Неподвижный погружной нагреватель

дна резервуараплоскийиз нержавеющей стали

Обзор продукта
Плоские погружные нагреватели Galvatherm®, монтаж A, обеспечивают эффективное нагревание с компактным габаритом и большой площадью теплообмена. Предназначены для нагрева жидкостей в промышленности, где важны экономия места и равномерный нагрев стенок ёмкости.

Ключевые преимущества

• Универсальность: совместимы со стандартными конфигурациями ёмкостей, возможен монтаж по кромке или в днище.
• Компактная конструкция: максимальная площадь теплообмена при минимальном занимаемом объёме.
• Простота интеграции: быстрая установка и модульные аксессуары для различных условий эксплуатации.

Основные области применения

• Нагрев жидкостей в промышленных ёмкостях, включая точечный нагрев стенок и защиту от замерзания.
• Использование в агрессивных химических средах и ваннах, требующих нагревательных кабелей с фторполимерной изоляцией.

Опции и комплектующие

• Кабельный ввод Ø75 мм — требуется 300 мм зазор по длине H (высота монтажа на N). Доступен в PP (арт.: PEPP) и PVDF (арт.: PEPF).
• Удлинение кабеля — силовой кабель C типа HO5 VV-F или HO7 RN-F; не нагревающийся кабель N для выхода из ёмкости.
• Съёмный защитный кожух для A — перфорированный пластиковый защитный кожух в PP (арт.: PRPPP) или PVDF (арт.: PRPPF).
• Опоры для A — опоры из PP или PVDF для монтажа в днище (стандартная высота 50 мм) — PP арт.: PIPP, PVDF арт.: PIPF.

Технические характеристики

• Мощность: 0,5 кВт — 15 кВт (рекомендуется до 6 кВт для некоторых конфигураций).
• Материалы рамы: металлическая рама с покрытием PP, PVDF, FEP или без покрытия из нержавеющей стали.
• Изоляция нагревательного кабеля: фторполимеры FEP или PFA.
• Установка: монтаж по кромке или в днище ёмкости; конструкция для быстрой установки.
• Электрическая совместимость: однофазно 110 V / 230 V / 460 V; трёхфазно 230 V / 400 V / 460 V.
• Экранирование: предусмотрено непрерывное медное экранирование; требуется заземление.
• Стандарты: соответствует требованиям EN 60519-1/2.

Монтаж и безопасность

• При проектировании предусмотреть требуемые зазоры для кабельных вводов и аксессуаров (Ø75 мм ввод: 300 мм по длине H).
• Обеспечить правильное заземление непрерывного медного экрана.
• Выбирать защиту, опоры и материалы (PP/PVDF/FEP/нерж. сталь) в зависимости от химического состава и температуры жидкости.

Дополнительные материалы
Технический паспорт на погружной нагреватель монтажа A и руководство пользователя Galvatherm доступны. Свяжитесь с представителем Galvatherm для подбора размеров, выбора материалов и поддержки при установке.
