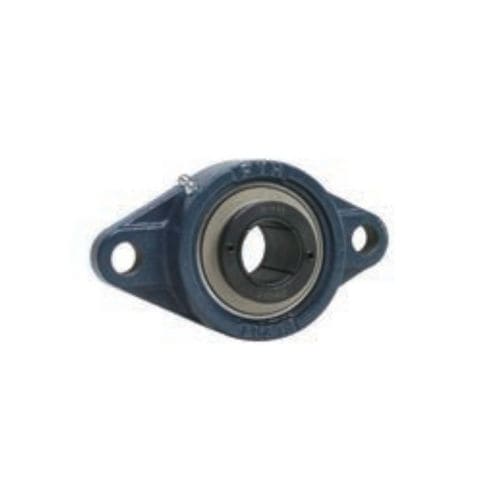

Подшипниковый узел с фланцем ZKFL series

на шариковом подшипникеиз сталииз чугуна

Изменение допуска расстояния от монтажной поверхности до центра сферического отверстия (3A2s) и допуска положения болтового отверстия (X) Коническое отверстие (с адаптером) d1 20 ~ 40 мм Формы и размеры Lc FL205JE3 (корпус с чугунной крышкой) приведены ниже 1. В номере части устройства и узла с крышками, коды стрельбы следуют за диаметром отверстия муннера. 2. Ниже показана часть № применяемых фитингов для смазочных фильтров. A-1/4-28UNF.............205~210, X05~X09, 305~308 3. В номере детали подшипника с адаптерами повернуть UK в номере детали, указанном в таблицах размеров, в ZK. (Пример № детали: ZK206) 4. Что касается изделия с тройным уплотнением (205 - это продольное сдвоенное уплотнение), суффикс x код L3 (или L2) следует за номером детали узла или подшипника. (Пример № детали: ZKFL206JL3) 5. Размеры и формы применяемых подшипников и переходников см. в таблицах размеров шарикоподшипников узла и переходника. 6. Также доступны корпуса из чугуна с шаровидным графитом
