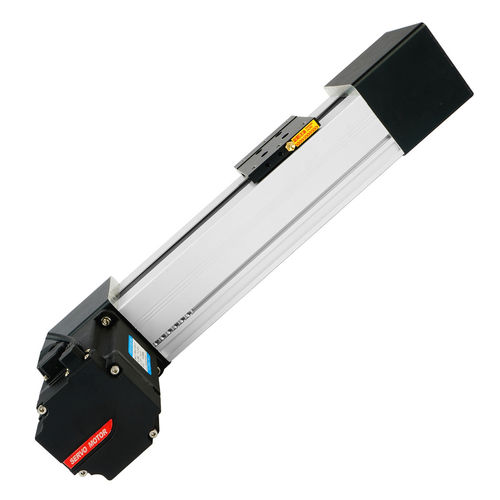

Линейный модуль с ремнем FBL80

направленныйдля сварочных работ

Обзор
Ременной линейный привод серии FBL80 сочетает в себе полностью запечатанную линейную направляющую шириной 80 мм с длинным ходом, высокоскоростной ременной передачей и интегрируемым или опциональным шаговым мотором. Предназначен для точного линейного позиционирования в запылённых или агрессивных промышленных условиях с повышенными требованиями к сроку службы.

Ключевые особенности

• Полностью запечатанная линейная направляющая FBL80 (ширина корпуса 80 мм) обеспечивает защиту от пыли и надёжную работу в загрязнённой среде.
• Большая длина хода при минимальной компрессии и конструктивная устойчивость к ударам твёрдыми предметами без деформации.
• Высокая стойкость к маслам и повышенным температурам для увеличения интервалов технического обслуживания.
• Ременная передача с синхронным шкивом (длина окружности 165 мм) обеспечивает высокоскоростное линейное движение и плавное ускорение до 1500 мм/с.
• Доступен с интегрированным шаговым мотором или без мотора для внешних приводов; воспроизводимая точность позиционирования 0,05 мм.

Области применения

• Системы автоматического дозирования и распыления
• Оборудование для сварки, упаковки и обработки материалов
• Печатающая и лазерная носильная техника
• Оборудование для резки и обрезки задних листов фотопанелей
• Конвейерные роботы и вспомогательные модули автоматизации
• Установки для покадровой съёмки (таймлапс) и лабораторные испытательные стенды
• Различные линии промышленной автоматизации

Технические характеристики

• Серия: FBL80
• Диапазон хода: 100 mm – 3900 mm
• Точность позиционирования (повторяемость): 0,05 mm
• Максимальная скорость: 1500 mm/s
• Максимальная нагрузка: 50 kg
• Окружность синхронного шкива: 165 mm

Опции и интеграция

• Варианты двигателя: интегрированный шаговый мотор или поставка без мотора для внешних приводов
• Стандартные монтажные интерфейсы для прямой интеграции в каркасы автоматизации
• Совместимость с распространёнными контроллерами шаговых моторов и системами обратной связи на базе энкодеров по запросу
• Доступны индивидуальные длины хода, концевые датчики и монтажные кронштейны
