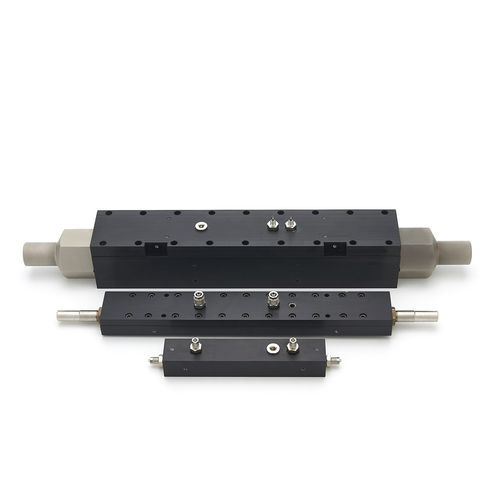

Модуль с ламинарным потоком FCO96

Первичный проточный элемент для потоков воздуха/газа от 0,1 мл/мин до 40 000 л/мин Отличные характеристики поворота Не требуется извлечение квадратного корня Создают очень низкий перепад давления на элементе Подходит для манометрического давления до 8 бар Серия элементов ламинарного потока (LFE) FCO96 - это семейство приборов первичного потока для измерения малых объемов воздушных и газовых потоков от 0,1 мл/мин до 40000 л/мин. FCO96 LFE обеспечивают возможность точного и воспроизводимого измерения малых потоков, встречающихся в системах отбора проб, инжекторах и дыхательных системах. Измерения расхода часто производятся с помощью пластин с отверстиями, вентури или сопел, где создаваемый перепад давления связан с расходом по квадратичному закону. Элементы ламинарного потока FCO96 имеют линейную зависимость между перепадом давления и расходом, что позволяет достичь гораздо более высокого коэффициента снижения. Условия ламинарного потока достигаются при числе Рейнольдса ниже 2000. Элементы ламинарного потока FCO96 создают низкое дифференциальное давление, практически не ограничивая поток. Типичное значение при полной скорости потока составляет 10 ммH20 (98 Па). Подходящими измерительными приборами являются микроманометры и преобразователи серии Furness Controls. Теория Условия ламинарного потока присутствуют в газе, когда число Рейнольдса ниже критического значения 2000. При превышении этого значения состояние жидкости считается турбулентным. Ниже этого значения разность давлений на заданной длине линейно зависит от скорости потока. Отверстия для ламинарного потока FCO96 компании Furness Controls разработаны с числом Рейнольдса 500, что делает их вполне соответствующими диапазону ламинарного потока.
