Дозатор для жидкостей dispenseALL420

шприцевыйдля электронной промышленностивысокоточный

Информация о продукте

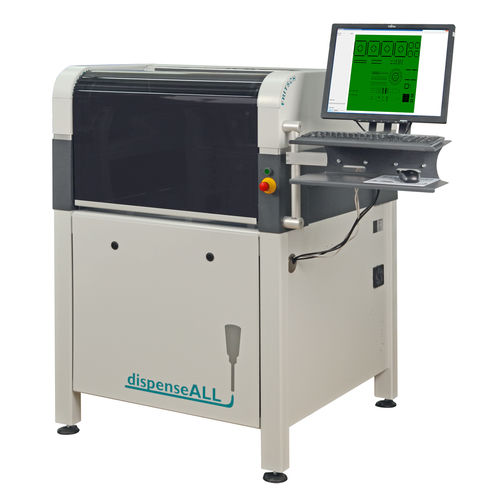

Полностью автоматическая дозирующая система dispenseALL 420 — универсальная машина для нанесения паяльной пасты, клея, герметиков, underfill, конформного покрытия и других сред. Подходит для прототипирования, серийного производства, специальных применений и расширения производственных линий.

Конструкция и принцип работы
Система имеет универсальную несущую единицу, позволяющую одновременно использовать до трёх различных дозирующих клапанов. Каждый дозирующий модуль приводится в движение мотором с встроенным энкодером для управления положением и обеспечения любой высоты дозирования на заготовке.

Основные характеристики

• 1–3 дозирующих клапана на машину
• серводвигатель для каждого дозирующего модуля с позиционным управлением по энкодеру
• более 10 различных типов клапанов для разных сред
• параллельное дозирование для повышения производительности
• автоматическое измерение дозирующего сопла
• бесконтактное измерение высоты плат/изделий
• SMEMA‑совместимая inline‑интеграция
• программирование через teach‑in или CAD‑конвертер

Области применения
Система поддерживает нанесение точек, линий, кругов и свободных форм. Поддерживаются клапаны времени‑давления, прецизионные клапаны, шнековые клапаны, jet‑и spray‑системы, конфигурация возможна под конкретные материалы и технологические требования.

Дополнительная информация

• Дозирующие клапаны
• Дозирующие головки
• Программное обеспечение
• Модули ПО
• Детали
• Опции

Технические характеристики

• Модель: dispenseALL 420 (автоматическая дозирующая система)
• Количество клапанов: 1–3 на машину
• Поддерживаемые типы клапанов: время‑давление, прецизионные, шнековые, jet, spray
• Формы наннения: точки, линии, круги, свободные формы
• Регулировка высоты: моторный привод с энкодером для любых высот
• Функции: параллельное дозирование, автоматическое измерение сопла, бесконтактное измерение высоты
• Интеграция: SMEMA‑совместимая inline‑система
• Программирование: Teach‑In или CAD‑конвертер

Видео продукта
Доступно видео продукта, демонстрирующее настройку и типичные применения.
