Машина для трафаретной печати с ручным приводом printALL005

PCBнизкий объемвысокой точности

Обзор продукта

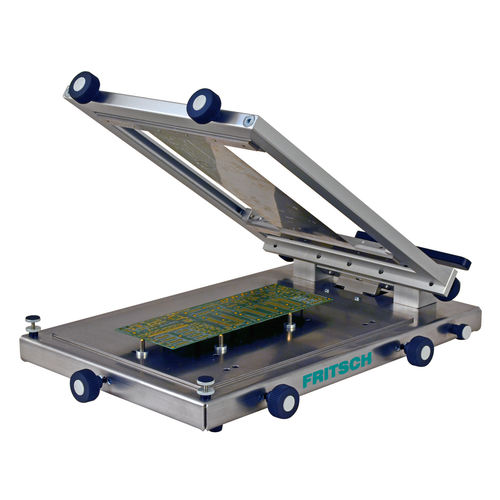

printALL005 — ручной трафаретный принтер со стабильным базовым каркасом, обеспечивающим воспроизводимые отпечатки при минимальном размере элементов до 0,5 мм. Прочная конструкция обеспечивает простоту обращения и стабильные результаты, подходит для прототипирования и мелкосерийного производства.

Функциональность
Базовая модель поддерживает печать на односторонних и двусторонних печатных платах (PCB). Платы укладываются на базовую плиту и механически фиксируются регулируемыми держателями. Позиционирование по X-Y и оси theta выполняется с помощью накатных винтов. Параллельный подъём обеспечивает чистое разделение платы и трафарета и гарантирует точное печатное изображение.

Особенности

• Параллельный подъём для чистого разделения плата–трафарет
• Совместимость с различными рамами трафарета
• Быстрая настройка печати с регулировкой X-Y и theta
• Простота в обращении для процессов прототипирования и мелких серий

Сравнение (таблица)
printALL005 | printALL005L
Габариты: 400 x 640 x 150 мм, закрыто | Габариты: 610 x 540 x 150 мм, закрыто
Площадь основания: 545 x 360 мм | Площадь основания: 570 x 445 мм
Размер трафарета: 460 x 30 x 350 мм | Размер трафарета: 560 x 30 x 350 мм
Вес: ок. 15 кг | Вес: ок. 17 кг

Технические характеристики

• Тип: ручной трафаретный принтер
• Стабильный базовый каркас для высокого качества печати
• Подходит для прототипов и мелких серий
• Возможности печати: односторонние и двусторонние PCB
• Позиционирование: X-Y и theta регулируются накатными винтами
• Параллельный подъём для чистого разделения плата–трафарет
• Печать тонких структур до 0,5 мм
• Совместимость с различными рамами трафарета
• Примерный вес: ок. 15 кг (printALL005)
• Размер основания (printALL005): 545 x 360 мм
• Размер трафарета (printALL005): 460 x 30 x 350 мм
