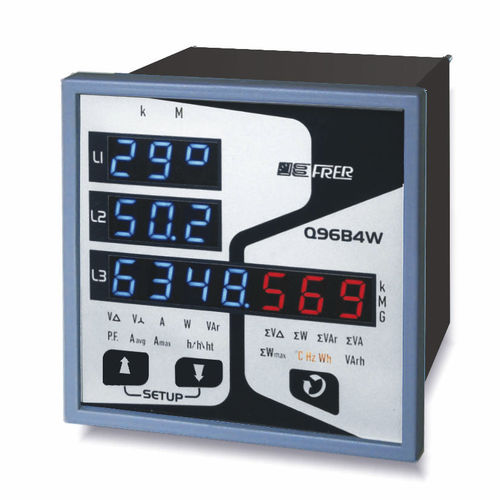

Высокопроизводительный многофункциональный измеритель 96x96 мм с 4 синими/красными дисплеями
Многофункциональный анализатор подходит для использования в трехфазных системах с тремя или четырьмя проводами с несимметричной нагрузкой, даже при наличии искаженных форм сигнала. Он позволяет отображать все основные характеристики электрической сети, включая значения активной и реактивной энергии (16 характеристик, 32 измерения) на одном приборе с помощью 3 синих светодиодных дисплеев, на которых отображаются значения, относящиеся к трем фазам, плюс четвертый красный светодиодный дисплей для отображения системных величин. Выбор отображаемых измерений независим для каждой из двух секций (фазы и системные величины), что позволяет более полно контролировать состояние сети. Индикация типа выполняемого измерения и применяемого множителя кило или мега осуществляется с помощью светящихся символов, которые легко и быстро идентифицируются. В качестве опции прибор может быть оснащен интерфейсом связи (Modbus RTU - Ethernet - IEC61850 - PROFIBUS) и 2 аварийными выходами, которые в качестве альтернативы могут быть запрограммированы как импульсные выходы для повторной передачи активной и реактивной энергии.
Технические данные
дисплей светодиодный 4 (h 10 мм)
макс.индикация 3 cifre - 3 цифры (999)
положение десятичной точки automatica - автоматическое
светодиодные индикаторы состояния simboli luminosi - светящиеся символы
обновление показаний 1 сек
тип измерения TRMS
базовая точность ±0,5%
Un номинальное входное напряжение Un 100÷400В
В номинальный входной ток В 1-5А
входной диапазон (1)
10÷120% Uн; 5÷120% Iн
рабочая частота 45÷65 Гц
Коэффициент VT (макс. первичное значение) 1000кВ
Коэффициент ТТ (макс. первичное значение) 10000А
непрерывная перегрузка 1,2 Un; 2In
---
