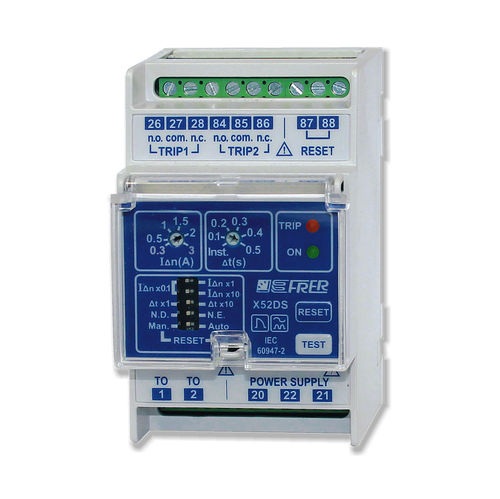

Защитное реле замыкания на землю X52DSX
на DIN-рейкес ручной перезарядкойс автоматическим сбросом

защитное реле замыкания на землю
защитное реле замыкания на землю
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Контролируемая/измеряемая величина
замыкания на землю
Сборка
на DIN-рейке
Сброс
с ручной перезарядкой, с автоматическим сбросом
Другие характеристики
дифференциальное, модульное

Описание

ОПИСАНИЕ Реле защиты от утечки на землю представляет собой микропроцессорное электронное устройство защиты, предназначенное для обнаружения утечек низкого уровня или несбалансированных токов из-за потери изоляции на проводниках или оборудовании, которые должны быть защищены. Измерение токов утечки производится с помощью кольцевого трансформатора тока FRER cod.TDC... или TDA... .... Все защищаемые провода цепи должны проходить через ТТ. Микропроцессор выполняет несколько функций, таких как: - Регулировка тока срабатывания от 30 мА до 30 А, разделена на 3 диапазона: 30÷300 мА, 300 мА÷3 А, 3÷30А. - Регулировка времени задержки срабатывания мгновенно до 5 секунд, разделена на 2 диапазона: инсталяция 0,5 с, 0,2÷5с - Одно или два управляющих реле отключения. - Тестирование выходных реле. - Ручной (локальный или удаленный) или программируемый автоматический сброс. - Непрерывное управление соединением проводов между реле и ТТ: выходные реле активируются при подключении проводов прерывание происходит. Широкий диапазон значений тока отключения позволяет легко выбирать точные значения тока отключения для поддержания так называемого контактного напряжения ниже 50 В, как того требует стандарт CEI 64-8. Реле, благодаря внутренним колебаниям, невосприимчиво к внешним помехам. Его функция также гарантируется переменными синусоидальными и постоянно пульсирующими дифференциальными токами, которые применяются круто или медленно нарастают (тип А). Технические данные диапазон настройки тока 30 мА...30А в 3-х диапазонах / кампии точность тока +0/- 20% dal/ от 20% al/до 100% f.s. диапазон настройки задержки 0,1...5 секунды в 2 кампии/диапазонах точность задержки ±10% от заданного значения для самозванца del valore/от заданного значения рабочая частота 47...63 Гц Третья гармоника !/затухание 88% @ 150 Гц

---

ВИДЕО

Каталоги

EARTH LEAKAGE RELAYS
EARTH LEAKAGE RELAYS
28 Страницы
