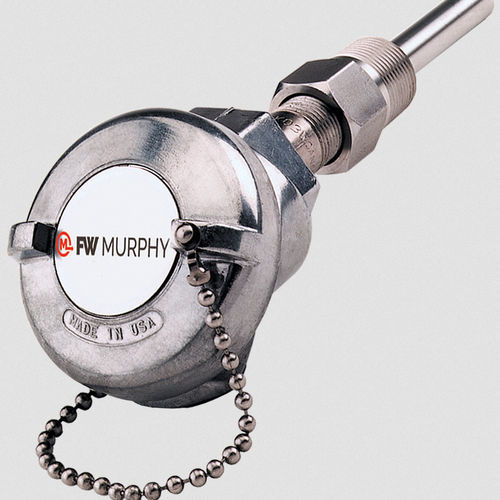

Датчик температуры с термопарой TC

реостатныйRTDкерамический

защита термоголовки из нержавеющей стали 304 Совместимость с цифровыми Swichgage® Незаземленные термопары типов "J" или "K" 100 Ом, 3-Wire RTD сборки передатчики RTD с выходом постоянного тока 4-20 мА Мы предлагаем различные высоконадежные термопары и RTD (резистивные датчики температуры) в сборе, а также RTD-передатчики с выходом постоянного тока 4-20 мА. Их инновационные характеристики включают гильзу из нержавеющей стали марки 304, которая обеспечивает защиту подпружиненного элемента. Литая алюминиевая соединительная головка соответствует требованиям NEMA 4 и включает в себя преобразователь RTD или клеммную колодку термопары/ RTD, установленную на керамическом стеатите и имеющую класс 2 по классификации NEC. Полные сборки предлагаются с длиной вставки гильзы 2-1/2, 4-1/2 или 7-1/2 дюйма (63, 114 или 191 мм). Напряжение питания для RTDT должно быть в пределах 13-40 В постоянного тока. График на вкладке диаграмм показывает минимальное напряжение питания (VDC), необходимое для данного сопротивления нагрузки (RL). Сборки термопар с термоголовкой Термопары типов J или K имеют незаземленные элементы в подпружиненной оболочке из нержавеющей стали марки 304. Совместимость продукции см. на следующей странице (имеются запасные части и удлинительный провод термопары). Сборки RTD с термогильзой Термопреобразователи сопротивления (RTD) поставляются в сборе с платиновым элементом сопротивлением 100 Ом, трехжильными проводами и подпружиненной оболочкой из нержавеющей стали 316L. Сборки преобразователей RTD с термоголовкой Узлы RTDT передают переменную температуру процесса. Поставляемые как часть блоков датчиков температуры или как отдельные блоки, RTDT принимают 2- или 3-проводные, 100 Ом RTD. Датчики RTD питаются от контура.
