Комбинированный индикаторный манометр с независимыми защелкивающимися переключателями низкого и высокого давления
Регулируемые в полевых условиях и хорошо видимые индикаторы точки отключения низкого и высокого давления
Двухсекторный редукторный механизм позволяет осуществлять полномасштабную индикацию и регулирование заданного значения
Доступны версии для панельного и поверхностного монтажа
Доступны версии с реле управления с фиксацией
Манометрические приборы серии 45APE - это механические манометры для индикации давления. Он включает в себя два регулируемых переключателя SPDT. Эти переключатели с защелкой могут использоваться для пуска и останова, срабатывания сигнализации и отключения оборудования. Доступны диапазоны от 30 psi (207 кПа) [2,06 бар] до 5 000 psi (34,48 МПа) [344,73 бар].
В серии 45APE используется чувствительный элемент в виде трубки Бурдона с двухсекторным зубчатым механизмом из нержавеющей стали. Каждый из секторов приводит в движение отдельные указатели при подаче давления на трубку Бурдона. Индикаторный указатель (видимый указатель) показывает фактическое значение давления, в том числе ниже и выше точек срабатывания низкого и высокого давления. Низкая и высокая точки срабатывания регулируются независимо на передней линзе манометра. Стрелка оператора переключателя (за циферблатом) откалибрована так, чтобы следовать за указательным указателем. Индикаторы низкой и высокой точек срабатывания задерживают указатель оператора переключателя. При уменьшении или увеличении давления в результате потери движения срабатывает соответствующий выключатель.
Модели серии 45APE широко используются в приложениях, требующих индикации давления и реле низкого и высокого давления формы C.
Базовые модели

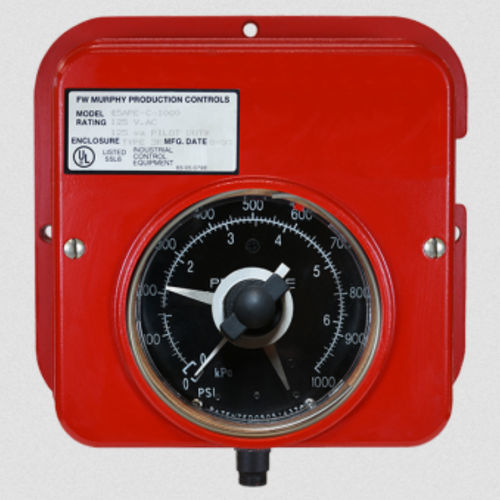

манометрический прибор серии 45APE
Версия для поверхностного монтажа (квадратный корпус)
манометрические приборы серии 45APEF
Исполнение для монтажа на панель (круглый корпус)
---
