Сигнализация/отключение для 32 или 64 датчиков Н.О. или Н.С
Выбор рабочей последовательности
Номенклатура датчиков, регулируемая на месте
Выбираемые блокировки датчиков класса A, B, C или P
Встроенный тахометр/функция превышения скорости
Коммуникации RS232 или RS485 Modbus RTU
Два таймера запуска/прогона и счетчик истекшего времени
Сертифицирован CSA или одобрен NRTL для использования в опасных зонах класса I, Div. 1 Grps. C и D во взрывоопасных зонах

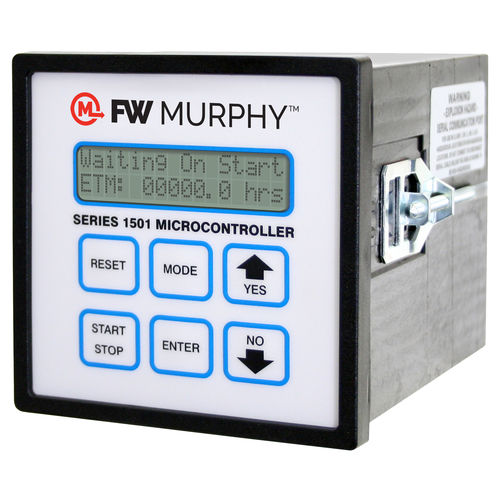

Прибор S1501 представляет собой микропроцессорную систему сигнализации, отключения и управления с функцией тахометра/горелометра. Он сообщает буквенно-цифровыми символами о защитном устройстве, которое подало сигнал тревоги или вызвало остановку оборудования. Вызов информации и регулировка осуществляются с помощью шестикнопочной клавиатуры на лицевой стороне устройства. Конфигурации, такие как номенклатура сигналов тревоги или отключения, предустановленные таймеры и калибровка тахометра, могут быть выполнены в полевых условиях.
Система FW Murphy S1501 имеет семь SPDT-реле. В стандартной модели реле назначены на следующие функции: смазка, кривошип, зажигание/двигатель, топливный клапан/охладитель, нагрузка, сигнализация и отключение.
Вся система S1501 состоит из головки, входной клеммной колодки датчика (для моделей с 64 датчиками требуется две), 36-дюймового (914 мм) плоского ленточного кабеля (кабелей) для подключения клеммной колодки к головке и взрывозащищенного источника питания класса I, Div. 1.
Система S1501 питается от 120 В переменного тока или 12 или 24 В постоянного тока. Головка имеет искробезопасное исполнение и оснащена коммуникационным портом, выбираемым перемычкой для RS232 или RS485, работающим в качестве ведомого устройства MODBUS RTU. Этот порт позволяет осуществлять функции дистанционного управления, такие как пуск/стоп, нагрузка/разгрузка и т.д., а также доступ для чтения регистров удержания S1501
---
