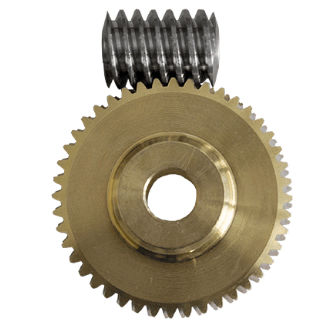

Червячная зубчатая передача Duplex

с прямозубым зацеплениемиз пластикаиз стали

Разновидность редуктора, выполненная в виде дуплексной червячной передачи, особенно подходит для приводов, требующих позиционирования под точными углами с высокими передаточными числами. Плюсом является возможность многократной регулировки люфта зацепления. Если после длительного периода эксплуатации окружной люфт увеличивается, зацепление можно перенастроить так, чтобы оно имело низкий люфт. Для этого червячный вал смещается в осевом направлении в корпусе редуктора с небольшим шагом. Это делается, например, с помощью регулировочных колец при установке неподвижного подшипника или с помощью регулировочных винтов в крышке корпуса. Дуплексная передача отличается боковыми поверхностями зубьев с разными углами наклона спирали. Осевая регулировка вала червяка приводит к малозазорному зацеплению шага зубьев червяка с зубьями червячной передачи. Червячные редукторы Framo Morat с возможностью регулировки на малый люфт доступны с модуля 0,3 по модуль 8. Двусторонняя передача используется, например, в поворотных и неповоротных столах, которые позиционируют компоненты для обработки или для автоматизированной сборки. Кроме того, комплекты червячных передач с малым люфтом оптимизируют оптические и механические приборы в измерительной и медицинской технике. Благодаря регулируемым зубчатым передачам приборы, измеряемые компоненты и оптика могут быть точно позиционированы в течение всего срока службы.
