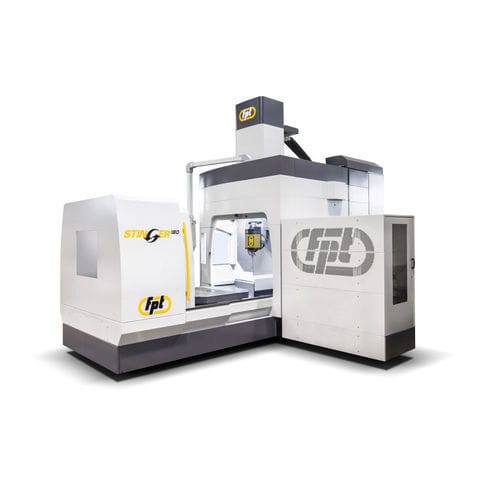

Вертикальный фрезерный станок с ЧПУ STINGER

5 осейс поворотным столомдля изготовления штампов и пресс-форм

Станок STINGER, благодаря своим динамическим показателям и универсальности, находит свое применение при обработке штампов/пресс-форм и объёмных поверхностей, а также при обработке деталей в авиастроительной отрасли. Оригинальное решение, предусматривающее ось вращения на головке с универсальной геометрией, и поворотный стол, обеспечивающий эффективную невероятно большую рабочую зону, по сравнению с ходами осей. На головке используется такое же запатентованное решение, как и на станке Dino, позволяющее выполнять обработку под малкой и иметь отрицательный “pivot”, что позволяет использовать наилучшим образом вертикальный ход суппорта. Ход продольной оси обеспечивает отдаление оси вращения стола от оси ползуна, что позволяет выполнять обработку на боковых сторонах детали длинными инструментами. Движение вращения стола и головки непрерывное, осуществляется при помощи двигателей с прямым приводом (Direct Drive), что обеспечивает высокую скорость вращения и позиционирования; отсутствие механических устройств вращения снижает потребность в техобслуживании и обеспечивает высочайшую надёжность и точность. Поворотные оси могут использоваться, как оси непрерывного позиционирования, или как интерполяционные оси при 5-осевой обработке. Опции включают в себя: смену инструмента, смену электрошпинделя, щупы для измерения детали, устройства контроля инструмента, системы охлаждения, вытяжки дыма/пара, удаление стружки. Кроме того, особая конфигурация обеспечивает оптимальную эргономику места управления, возможно с обеих сторон, простой и безопасный съем/установка деталей и превосходная видимость в зоне обработки.
