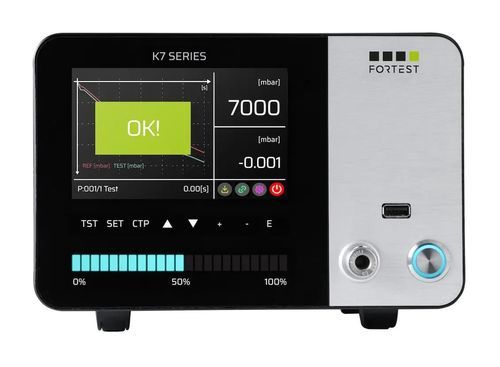

Тестер герметичности давления K7090

с падением абсолютного давленияс падением дифференциального давлениявакуумный

Обзор
K7090 Dual Absolute® — прибор для испытания на герметичность воздуха, в котором реализована запатентованная технология Dual Absolute®, устраняющая ограничения традиционных дифференциальных систем. Устройство объединяет четыре режима измерения (Absolute Decay, Classic Differential, Dual Absolute, Zero Central) и обеспечивает высокую конфигурируемость для производственных и лабораторных применений.

Ключевые особенности

• Запатентованный принцип измерения Dual Absolute®
• Четыре встроенных режима измерения для универсальности тестов
• 5,7" цветной ёмкостный сенсорный дисплей в закалённой стеклянной панели
• Динамическая светодиодная панель циклов и подсветка клавиатуры для работы в производстве
• Высокоточный ручной регулятор давления в стандартной комплектации (электронный регулятор — опция)
• Быстроразъёмное соединение Stäubli® для верификации калиброванными утечками
• Хранение до 300 программ испытаний
• Bluetooth Low Energy и USB в стандартной комплектации; Wi‑Fi и модули промышленных протоколов — опционально

Области применения

• Холодоснабжение
• Медицинская техника
• Механические компоненты
• Гидравлические / маслонапорные системы
• Упаковочное производство
• Пневматика

Пневматика и измерительные возможности

• Поддерживаемые диапазоны давления: -1 до 15 бар
• Поддержка измерений по давлению и объёму (временной/объёмный метод)
• Диапазоны и разрешение: 0.001–0.1 mbar в зависимости от диапазона
• Измерение утечки: 0–10 cc/min, разрешение 0.01 cc/min
• Измерение объёма: 0–500 cc, разрешение 0.1 cc

Подключение и интеграция

• Стандартные интерфейсы: RS232, RS485, USB (master/slave), Bluetooth Low Energy
• Ethernet и Wi‑Fi — опции; доступны модули протоколов Profinet, EtherNet/IP, EtherCAT
• SB Uporta для логирования данных и обновления прошивки; опции расширения I/O для интеграции в SCADA/MES

Аксессуары и опции (выбор)

• Внешний соленоидный выпускной клапан с фильтром
• Различные конфигурации пневмоклапанов (3‑ходовые, 5‑ходовые, пилотные, быстрая заправка)
• Внешние панели start/abort, педаль, сканер штрих‑кодов, принтер этикеток
• Разъёмы Stäubli® male/female, прецизионные микрометрические вентили
• Программное обеспечение Leak Test Manager и Data Manager T-Series
• Модули расширения связи и входов/выходов

Технические характеристики (фрагмент)

• Режимы измерения: Absolute Decay, Classic Differential, Dual Absolute, Zero Central
• Точность (Dp): 0.5% RDG + 3 DGT
• Дифференциальные диапазоны: типично 0–65 mbar; до 0–650 mbar для высоких диапазонов
• Разрешение Dp: 0.001–0.1 mbar в зависимости от диапазона
• Точность прямого давления: 0.5% FS; разрешение прямого давления обычно 0.1 mbar
• Точность измерения утечки (cc/min): 1% RDG + 0.03 cc/min; диапазон 0–10 cc/min
• Точность измерения объёма: 1% RDG + 2 cc/min; объём 0–500 cc
• Габариты: L 220 mm × H 140 mm × D 250 mm; масса 4 kg
• Дисплей: 5.7" цветной ёмкостный сенсорный, 800×480 px
• Рабочая температура: 5–40 °C
• Порты: RS232 x2, RS485 x1, USB master/slave, опционально Ethernet
• Количество программ: 300; поддерживается защита паролем
