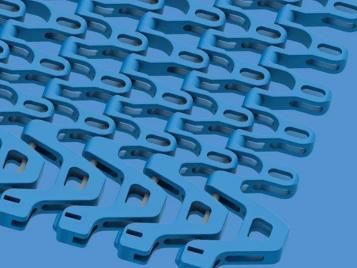

Гибкая конвейерная лента 9.1

спиральнаяперфорированнаяизогнутая

Обзор продукта
Спиральная и боково‑гнущаяся конвейерная лента с шагом 50 мм, предназначенная для средних и тяжёлых задач по транспортировке пищевой и непищевой продукции. Подходит для спиральных башен с клеточным приводом, а также для прямых и криволинейных транспортных систем.

Конструктивные особенности

• Боковые модули с изгибом в кирпичной укладке для высоких растягивающих нагрузок
• Крепление шарнирных штифтов без клипс для надёжного соединения
• Штифты шарниров из нержавеющей стали (6 мм) для высокой несущей способности и отличной поперечной жёсткости
• Сниженная опора ленты и стабильное положение в изгибах
• Регулируемый коэффициент схлопывания (Cc) от 1,3 до 2,9 для подстройки под геометрию спирали

Основные данные
Шаг: 50 мм (1,97 in)
Мин. ширина ленты: 100 мм (3,9 in)
Шаг изменения ширины: 50 мм (1,97 in)
Штифты шарнира: 6 мм (0,24 in), нержавеющая сталь

S9.1-57 GRT (CW/CCW) | 57% открытая площадь | Решётчатая поверхность
Вариант спиральной ленты с 57% открытой площадью для отличной циркуляции воздуха и дренажа. Площадь контакта 31%; максимальный размер отверстия Ø = 24 мм (0,94 in). Решётчатая поверхность с креплением штифтов без клипс. Специальные крайние модули на внутреннем радиусе (SMT) позволяют регулировать коэффициент схлопывания (Cc = 1,3–2,9) и обеспечивают плавную транспортировку.

Звёздочки / зубчатые колёса
Доступны в различных размерах с круглым или квадратным отверстием для соответствия разным приводам и валам.

Материалы
Доступны 2D и 3D CAD‑данные. Доступно видео по сборке/установке.

Применение / Технические характеристики

• Шаг: 50 мм (1,97 in)
• Мин. ширина ленты: 100 мм (3,9 in)
• Шаг изменения ширины: 50 мм (1,97 in)
• Штифты шарнира: 6 мм (0,24 in), нержавеющая сталь
• Регулируемый коэффициент схлопывания: 1,3 – 2,9
• Вариант S9.1-57 GRT: 57% открытой площади, 31% площади контакта, максимальное отверстие Ø 24 мм (0,94 in)
• Поверхность: решётчатая
• Крепление: штифты шарнира без клипс
• Краевые модули: SMT для регулируемого схлопывания и плавного хода
• Подходит для спиральных башен (клеточные приводы), прямых и криволинейных транспортных систем
• Применение: транспортировка пищевой и непищевой продукции при средних и высоких нагрузках
• Звёздочки: несколько размеров; варианты круглого или квадратного отверстия
