Последнее поколение портальных фрезерных станков ENDURA® было разработано с верхним порталом перемещения и основано на уже чрезвычайно успешных традиционных продуктах ENDURA®. Использование линейных приводных двигателей в наших 5-осевых фрезерных станках устраняет необходимость во многих механических элементах, таких как шестерни, подшипники, шарико-винтовые пары и реечные передачи, тем самым повышая жесткость конструкции, надежность и точность, в частности.

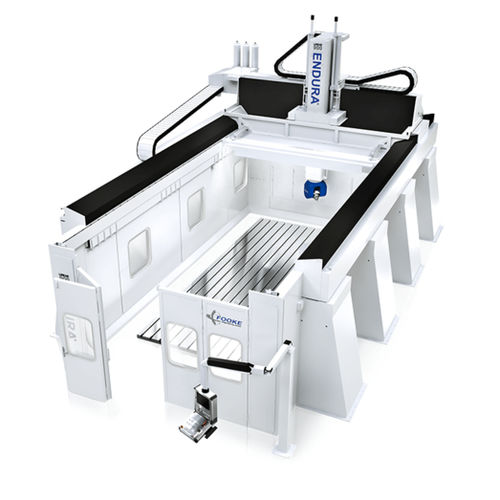

Модульный и быстрый - портальный фрезерный станок ENDURA®
Скорость ускорения до 5 м/с², усиление системы замкнутого контура 5 м/(мин х мм) и максимальное отклонение 0,015 мм впечатляюще отражают мощность и точность этого 5-осевого фрезерного станка.
Увеличение скорости до 50% по сравнению с обычными портальными фрезерными станками при обеспечении высочайшего уровня качества и точности поверхности. Коэффициент Kv 5-7 м/(мин х мм) является четким показателем производительности станка; при использовании традиционной технологии привода коэффициент Kv обычно составляет примерно 1-3 м/(мин х мм).
ХАРАКТЕРИСТИКИ, ТЕХНОЛОГИЯ И ОБОРУДОВАНИЕ:
Высокодинамичный подвесной инструментально-фрезерный станок GANTRY:
Портал движется в направлении X.
Конструкция станка:
Боковые стенки (ось X) в виде колонного пилона с приподнятыми станинами (сварные стальные конструкции, заполненные высокодемпфирующим специальным бетоном), портал (ось Y), поперечные салазки и шагающая балка (ось Z) в виде чрезвычайно жесткой, но оптимизированной по весу сварной стальной конструкции.
Технология привода линейных осей:
Линейные двигатели с водяным охлаждением на линейных осях (X, Y и Z), конструкция оси X как пара осей GANTRY.
---
