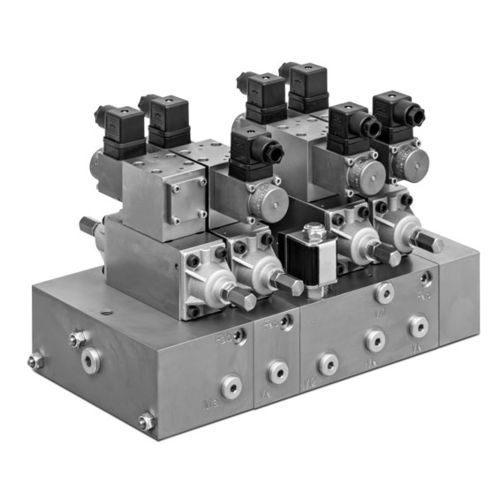

Гидравлический распределитель с пластиной MEV series

с выдвижным ящикомпилотный4/3

MEV - это пропорциональный 4/3, 4/2 или 3/2-ходовой клапан. Обычно он используется как часть общей конфигурации. Имеются различные золотники. Форма катушки клапана пропорционального управления AMCA отличается от других обычных катушек. В результате получается прогрессивная кривая потока. Чтобы наилучшим образом использовать максимальный ход катушки, угол входа или выхода порта A и/или B может быть отрегулирован для более высоких потоков. При постоянном расходе перепад давления через отверстие золотника остается постоянным, независимо от давления нагрузки. Работа пропорционального распределителя с электрически управляемой пилотной ступенью (MEV) объясняется ниже. При срабатывании электромагнита a он толкает управляющий золотник (управляющий поршень) в сторону электромагнита b и открывает проходное сечение золотника 1. При этом давление управления поступает в пружинную камеру 1 (скорость регулируется регулируемым отверстием 5) и через отверстие 3 на конец золотника, противоположный соленоиду а. Уравновешивающая сила на золотнике управления - это сила соленоида, которая пропорциональна входному электрическому сигналу. Уравновешивающая сила соответствует управляющему давлению в соленоиде b, а также в пружинной камере 1. Это давление прижимает основной золотник к пружине в пружинной камере 2 и таким образом принимает положение, пропорциональное входному электрическому сигналу. Винты на пружинных камерах могут быть использованы для ограничения максимального расхода путем завинчивания винтов и, таким образом, ограничения хода основного золотника.
