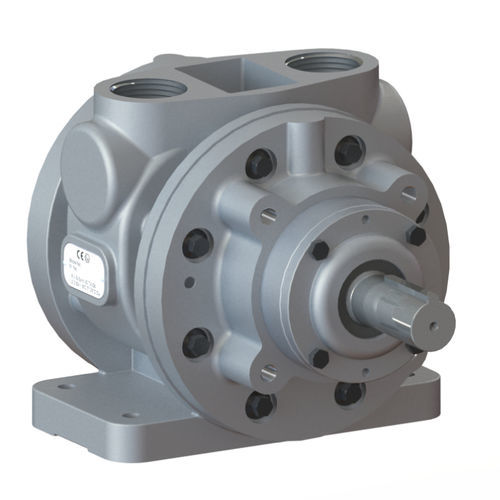

Пневматический двигатель с лопаткой 16VM

ATEXс фланцем

Чтобы выбрать пневматический двигатель, подходящий для конкретного применения, необходимо знать давление подачи [давление подачи воздуха в фунтах на квадратный дюйм] и требуемое число оборотов [скорость в об/мин]. Первый график используется для определения крутящего момента [крутящий момент в Нм] и мощности [мощность в кВт], которые может обеспечить двигатель. Чтобы определить крутящий момент, нужно пройти по вертикали от числа оборотов и пересечь красную кривую, соответствующую выбранному давлению питания. В точке пересечения считайте значение в левой части графика. Для определения мощности применяется та же процедура, но для этого нужно пересечь серые кривые и считать значение в правой части графика. На втором графике можно считать расход воздуха [расход воздуха мт3/час]: как и для предыдущих величин, пройдите по вертикали от числа оборотов и пересеките серую кривую, соответствующую имеющемуся давлению подачи. Из точки пересечения можно прочитать значение расхода в левой части графика.
