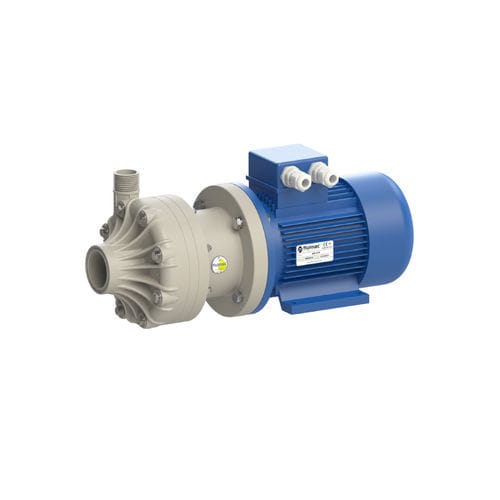

Центробежный насос DR 40

для химических продуктовс электродвигателемстационарный

Для определения правильного размера центробежного насоса очень важно знать фактическую рабочую точку системы, то есть требуемый расход (Q) [м3/ч] и напор (H) [м.куб.л. или м], а также определить кривую производительности насоса, на которой находится данная точка. Обычно на графике кривой производительности насоса по оси x указывается расход, то есть количество жидкости, которое может быть перемещено за определенный промежуток времени, а по оси y - напор, то есть доступная энергия, которая может быть передана жидкости. При увеличении расхода доступный напор уменьшается. Кривая поглощенной мощности (P) [кВт] представляет собой по оси ординат потребляемую электрическую мощность, характеризуемую по отношению к требуемому расходу Q. Для определения необходимой мощности и, соответственно, подходящего двигателя необходимо умножить удельный вес жидкости на мощность, поглощаемую самим насосом. К полученному значению рекомендуется добавить 10-20 % в качестве запаса прочности. КПД (η) - это соотношение между подводимой и фактически используемой мощностью, которое зависит от требуемой рабочей точки. Важно убедиться, что выбранный насос при требуемом расходе работает в области максимальной эффективности (точка максимальной эффективности - BEP, Best Efficiency Point), что позволяет избежать выбора в начале или конце кривой.
