Измеритель расхода для газа C571

объемныймассовыймассового расхода

Описание продукта

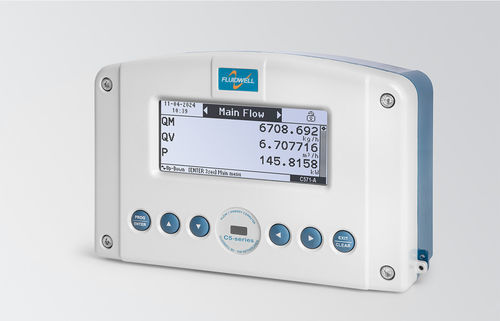

Прибор учёта расхода и энергии C571 измеряет расход, температуру и давление и использует AGA8, SGERG88(91) или табличные методы для расчёта объёма, массы и энергии. Линеаризация повышает точность во всём диапазоне расходов. Объёмный регистр логирования хранит все измеренные и вычисленные значения. Прочный алюминиевый полевой корпус IP66/67 рассчитан на суровые погодные и промышленные условия.

Преимущества

• Алюминиевый корпус IP66/67, Type 4X, для наружной и промышленной эксплуатации.
• Крупный универсальный дисплей с яркой подсветкой для удобного чтения днём и ночью.
• Удобное управление шестью промышленными силиконовыми клавишами или через бесплатное ПО конфигурации.
• Два температурных входа для измерения входной/выходной температуры (например, теплообменник).

Особенности

• Поддерживаемые среды: воздух, N2, O2, H2, CO2, CH4, природный газ, идеальный газ и другие газы.
• Отображает вычисленный массовый расход, (базовый) объемный расход и мощность в фактических условиях.
• Вычисляет накопленные значения для (базового) объёма, массы и энергии.
• Определяет плотность, энтальпию, удельную теплоёмкость и сжимаемость (SGERG88 и AGA8 G1, G2).
• Предназначен для однотрубных (однопоточных) приложений; главный экран с настраиваемым порядком переменных.
• Логирование данных процессных параметров и вычисленных значений; частота обновления измерений и расчётов до 10 раз в секунду.
• Одиннадцать точек линеаризации на вход для повышения точности по диапазонам.
• Обработка различных входов расхода: импульсные, (слоистые) дифференциальные давления или другие сигналы 4–20 mA.
• Входы Pt100, Pt500 или Pt1000 с уравнением Callendar–van Dusen.
• Температурный диапазон окружающей среды: -40°C до +55/+70°C в зависимости от конфигурации.
• Многоязычная поддержка и крупный графический интерфейс с крупными цифрами.

Применение

• Промышленные измерения газов: природный газ, водород, CO2 и другие газы.
• Однотрубные или многослойные дифференциальные расходомеры и системы усреднения.
• Экстремальные погодные и промышленные условия: дождь, снег, песчаные пустыни, солёные атмосферы и температуры от -40°C до +70°C.

Технические характеристики

• Сигнальные входы
  • Входы расходомера: Один HF импульсный вход (NAMUR, катушка, PNP, NPN, геркон или активный вход). От одного до трёх аналоговых входов: 4–20 mA активные или пассивные. Подходит для 2 или 3 сложенных датчиков dP.
• Температурные входы
  • Два входа Pt100, Pt500 или Pt1000 (2-, 3- или 4‑проводные) с уравнением Callendar–van Dusen.
  • Два входа 4–20 mA (активные/пассивные) для температуры.
• Давление входы
  • Один аналоговый вход давления: 4–20 mA активный или пассивный.
• Статусные входы
  • Два настраиваемых входа для внешних сигналов/тревог.
• Сигнальные выходы
  • Импульсные выходы: Два настраиваемых пассивных транзисторных выхода, выбираемых из списка вычисленных значений. Макс. частота 2 кГц.
• Аварийные выходы
  • Два пассивных транзисторных выхода и два релейных выхода, настраиваемые для событий, ошибок или предупреждений по порогу.
• Аналоговые выходы
  • Один или два изолированных 4–20 mA выхода (активные/пассивные) для ретрансляции выбранных вычисленных значений.
• Питание
  • Питание: 16–27 V DC или 100–230 V AC.
  • Питание датчиков: аналоговые входы >20 V DC при активном режиме. Импульсные входы: 5.4 / 8.2 / 12 / 22 V DC.
• Взрывоопасная зона
  • Non‑Sparking, зона 2: ожидается.
• Связь
  • Чтение данных дисплея, чтение/запись конфигурации, извлечение логов и загрузка прошивки (USB).
  • Протокол: Modbus RTU. Интерфейсы: USB, RS232, RS485 (2‑проводный).
