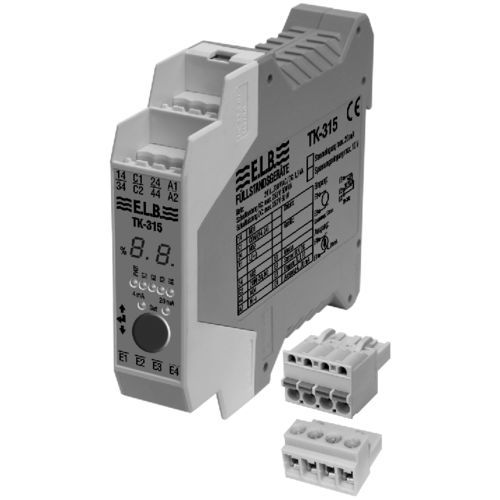

Unité d'évaluation TK-315

Компаратор пределов TK-315 может использоваться совместно с нашими датчиками уровня непрерывного действия TK-30... с выходным сигналом 0(4)...20 мА или 0...10 В для контроля/измерения уровня. Специальные характеристики Контроль и определение уровня заполнения через входной сигнал 0(4)...20 мА или 0...10 В Точки переключения с цифровой регулировкой Свободная настройка 4 предельных значений по всей длине измерения Дополнительная информация о продукте Если требуется более 4 предельных значений (NO-контакты), отдельные компараторы пределов могут быть подключены параллельно, образуя функциональный блок. Все предельные значения можно свободно регулировать по всей длине измерения. Сигнал на входе компаратора пределов сравнивается со значениями точек переключения, которые могут быть настроены пользователем в цифровом виде. Если эти предельные значения превышены или не достигнуты, срабатывает соответствующий изолированный выходной контакт. Выходные реле компаратора пределов TK-315 работают по принципу тока разомкнутой цепи. Измерительный сигнал отображается в цифровом виде в %. TK-315 имеет широкодиапазонный блок питания и может работать от 24 В постоянного тока до 230 В переменного тока. Свойства Класс защиты EN60529 зажим IP 20 Степень защиты EN60529 Корпус передней панели IP 40 Рабочая температура -20...+60 °C номинальное напряжение 24... 230 В AC/DC Потребляемая мощность 2 ВА Размеры корпуса тип B 22,5 x 114,5 x 99 мм Размеры корпуса типа C 22,5 x 114,5 x 114 мм Вход мощность 0/4...20 мА Напряжение 0...10 V Сопротивление в трехпроводной цепи RG 0-4...10 kΩ Выход Напряжение переключения макс. 250 В ПЕРЕМЕННОГО ТОКА Коммутационный ток макс. 3 A Коммутационная способность макс. 500 ВА Допуск на влияние температуры макс. ± 0,6 % от сигнального напряжения Монтаж Крепление по стандарту EN 50022 Дисплей (%)
