Дробилка-смеситель для руды mill series

минералыперетираниевертикальная

Обзор
Вертикальные мельницы тонкого помола от FLS (VXPmill и Tower Mill / FTM) — компактные, энергоэффективные мешалковые мельницы для тонкого и ультратонкого помола в переработке полезных ископаемых. Они предназначены для повышения извлечения, снижения потребления энергии и воды, а также для упрощения монтажа и обслуживания по сравнению с аналогичными горизонтальными мельницами.

Ключевые преимущества

• Снижение CAPEX и логистики: заводские испытанные, предварительно собранные модули и контейнерная отгрузка сокращают сроки и упрощают ввод в эксплуатацию.
• Меньшая занимаемая площадь и упрощённое обслуживание: вертикальная компоновка исключает внутренние уплотнения/фильтры, снижает противодавление и риск утечек уплотнений; разгрузка пульпы через полиуретановое переливное сито облегчает инспекцию и сокращает простои.
• Операционная гибкость и поддержка: высокомоментные и регулируемые приводы позволяют работать с разными типами и плотностями среды; конструкция предотвращает кавитацию на высоких скоростях; глобальная сервисная сеть обеспечивает запчасти и местную поддержку.

Модели и описание продукта

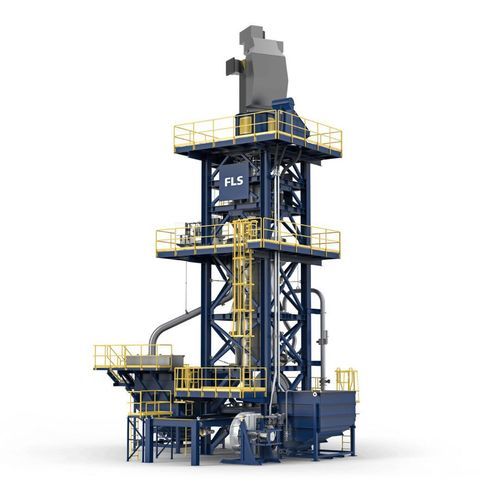

• FLS Tower Mill (FTM): низкоскоростная вертикальная башенная мельница с центральным винтовым мешалкой (единственный движущийся элемент, контактирующий с пульпой и средой) и вертикальной камерой помола, минимизирующей перезернение. Типичные особенности: подача снизу для максимальной эффективности помола, проверенные износостойкие материалы, модульные компоненты для быстрой установки и варианты приводов (DOL, VSD, пускатель с жидким сопротивлением). Подходит для тяжёлых руд и вторичного/третичного доизмельчения с экономией энергии и расхода среды.
• VXPmill: вертикальная мешалковая мельница с инертной керамической загрузкой. Работает при мощностных интенсивностях между низкоскоростными и высокоскоростными мельницами и настраивается для получения продуктов обычно менее ~30 µm. Ключевые элементы: модульный импеллер с съёмными дисками и распорками, нижняя подача пульпы, перелив через сито удержания среды и вращающиеся полиуретановые диски, которые флюидизируют керамическую загрузку для помола за счёт истирания. Распределение энергии настраивается изменением числа/шагов дисков и загрузки среды.

Принцип работы
Питание поступает в мельницу (снизу или сверху в зависимости от модели) и измельчается за счёт перемешивания слоя загрузки. Мешалка (FTM) или высокоскоростной импеллер (VXPmill) флюидизируют и приводят в движение загрузку, создавая истирание и фрикционный излом. Тонкие частицы выводятся переливом, более крупные остаются для дальнейшего уменьшения размера. Вертикальная компоновка улучшает использование пространства и энергоэффективность по сравнению с горизонтальными мельницами.

Области применения

• Вторичное и третичное доизмельчение в конвейерах обогатительных фабрик
• Тонкий и ультратонкий помол, требующий высокой извлекаемости и тонкой фракции продукта
• Операции, стремящиеся снизить расход воды и логистический след

Техническое обслуживание и сервис
Цифровые инструменты (LoadIQ, Advanced Process Control, Asset Health & Insights) обеспечивают мониторинг состояния и предиктивное техобслуживание. VXPmill поддерживает быстрое промывание и слив керамической загрузки в буферный бак для обслуживания дисков; FTM характеризуется простыми модульными компонентами и меньшим количеством изнашиваемых частей для максимальной доступности. Запчасти и послепродажная поддержка доступны через сервисную сеть FLS.

Сравнение моделей (резюме)

• FTM: низкая скорость, меньшая производительность; энергоэффективен для низко–среднефракционной тонкой мельницы; снижает энергопотребление и расход среды по сравнению с аналогичными горизонтальными шаровыми мельницами; простая конструкция с меньшим количеством уплотнений и изнашиваемых частей.
• VXPmill: более высокая скорость, большая производительность; высокая интенсивность подходит для ультратонких продуктов (обычно <~30 µm); модульный импеллер и работа с керамической загрузкой позволяют настраивать распределение энергии.

Загрузки и документы
На странице продукта указаны технические листы и информация для скачивания (файлы с данными для FLS Tower Mill и VXPmill). Для получения актуальных технических документов и файлов обращайтесь в FLS.

Технические характеристики

• Семейство продуктов: вертикальные мельницы тонкого помола (VXPmill, FLS Tower Mill / FTM)
• Мельничная загрузка: керамическая (VXPmill) или стальная (FTM)
• Принцип помола: преобладание истирания, минимизация перезернения от ударов
• Подача: снизу или сверху в зависимости от модели; разгрузка пульпы через атмосферное переливное полиуретановое сито
• Варианты приводов: Direct-on-Line, Variable Speed Drive, пускатель с жидким сопротивлением; доступны высокомоментные приводы
• Преимущества конструкции: уменьшенная занимаемая площадь по сравнению с горизонтальными мельницами; контейнерная отгрузка; заводские предсобранные и испытанные компоненты
• Типичные возможности по размеру продукта: VXPmill применим для продуктов ниже ~30 µm; FTM применим для тонких и ультратонких задач с заметной экономией энергии vs горизонтальные шаровые мельницы
• Особенности обслуживания: быстрое промывание/слив загрузки (VXPmill), модульные компоненты и меньше изнашиваемых деталей (FTM)
