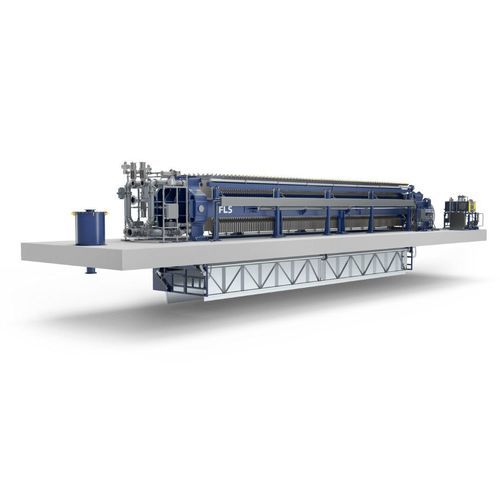

Фильтр-пресс с рамами AFP

мембранныйавтоматическийнепрерывного действия

Обзор
Фильтрационные решения FLS разработаны для крупномасштабного обезвоживания в горной отрасли и разделения твердое/жидкое. Системы ориентированы на высокое восстановление воды, низкую влажность фильтрата и надёжную работу в жёстких процессных условиях. Варианты и конфигурации адаптируются под разные задачи обогащения руд и условия площадки.

Фильтры под давлением
Фильтр-прессы под давлением обеспечивают более сухие фильтрующие кексы путем подачи суспензии в камеры между плитами, где твердые частицы удерживаются фильтрующим материалом, а фильтрат отводится. Эффективность зависит от давления питания, толщины кекса, свойств суспензии и типа фильтрующего материала. Прессы подходят, когда требуется низкая влажность кекса и высокая степень восстановления воды.

Automatic Filter Press (AFP) — ключевые характеристики
Семейство Automatic Filter Press (AFP) от FLS разработано для тяжёлых условий и высокого объёма производства в переработке минералов. Конфигурации включают в себя плиты с вогнутыми камерами и опциональные мембранные плиты для дополнительного выжимания кекса. Типичные возможности AFP: высокие входные давления (до 16 бар), несколько размеров плит и адаптируемые конструкции для оптимизации производительности и минимизации влажности кекса.

• Доступные размеры плит: 900, 1200, 1500, 2000 и 2500 мм квадратные.
• Опциональные мембранные плиты для увеличения выжимания и снижения влажности.
• Плиты с вогнутыми камерами доступны для определённых типов суспензий.
• Спроектированы для непрерывной, надёжной работы в горной отрасли.

AFP 2500 — пример производительности
AFP 2500 рассчитан на обезвоживание хвостов в крупных масштабах. Пример: способен восстанавливать >200 м³ воды в час при подходящих условиях эксплуатации, обеспечивая очень высокую пропускную способность для крупных рудников (пример — участки, обрабатывающие 21 000+ tpd).

Улучшения и опции AFP

• Фильтрующая плита Maxa™: оптимизированная геометрия и внутренние потоки для увеличения объёма плиты (типично +5–10%), прирост фильтрующей площади (+3–5%) и улучшение открытой площади фильтрата для ускорения циклов и продления срока службы плит.
• Система оповещения IntelliPlate™ с детекцией мутности: опциональный автономный датчик для непрерывного мониторинга мутности фильтрата и обнаружения повреждений ткани в реальном времени с целью ранних локальных тревог.
• Автоматическая система промывки ткани и решения для ремонта/обслуживания ткани для непрерывной работы.

Другие варианты фильтров под давлением

• Shriver® Filter Press: проверенный универсальный пресс, конфигурируемый с мембранными плитами, вариантами стойкости к коррозии или пищевого исполнения; большое количество установок по всему миру.
• Pneumapress® Filter: пневматически поддерживаемый фильтр, предлагающий простое решение для повышения производительности и качества фильтрата.

Вакуумные фильтры
Вакуумные фильтры работают непрерывно, используя вакуум как средство сушки кекса. Время цикла и сушки зависит от толщины кекса, температуры и плотности пульпы. Предлагаются различные типы вакуумных фильтров и их модификации (этапы промывки, добавление пара, выбор среды) для соответствия требованиям процесса.

Типы и характеристики вакуумных фильтров

• Горизонтальные ленточные фильтры: непрерывный режим, подходят для быстро фильтрующих материалов и концентратов; рассчитаны на многоступенчатую промывку и низкую влажность кекса; лента подбирается под задачу.
• Дисковые фильтры: вращающиеся диски с вакуумными зонами для непрерывного формирования кекса, промывки и разгрузки; высокая эффективность обезвоживания и производительность, подходят для обезвоживания концентратов и пастовых засыпок.
• Барабанные фильтры: вращающийся барабан частично погружён в суспензию; формирование, промывка и разгрузка кекса происходят за один оборот барабана; просты в эксплуатации и обслуживании, гибкое управление скоростью для регулировки толщины кекса.
• Горизонтальные планшайбовые (pan) фильтры: непрерывный вакуумный фильтр для гранулированных/быстро оседающих твердых частиц с опциями паровой/горяче-воздушной сушки и высокой производительностью на м².

Гранулярные медиамовые фильтры
Гранулярная фильтрация применяется для удаления взвешенных частиц из воды и технологических жидкостей. FLS предлагает гранулярные медиум-фильтры с инженерными underdrain-системами (партнёрство AWI®) для обеспечения равномерного распределения обратной промывки, удержания медиума и эффективной очистки — подходят для обработки больших объемов и длительных производственных циклов с ограниченным обслуживанием.

Ключевые преимущества (в целом)

• Высокая эффективность и производительность: большая фильтрующая площадь и конструкции, ориентированные на высокий пропуск.
• Снижение эксплуатационных и обслуживающих расходов: разработано для низких затрат на обслуживание и меньшего расхода расходных материалов.
• Оптимизированное восстановление кекса и качество фильтрата: нацелено на более сухие кексы и повышение эффективности извлечения воды.
• Гибкость и настраиваемость: давление и вакуумные решения, опции мембран, возможности промывки и выбор материалов для коррозионно-активных или пищевых применений.

Применения

• Горнодобывающая отрасль: обезвоживание хвостов, обезвоживание концентратов, пастовый бэкфилл, восстановление воды из технологических потоков.
• Химическая и общая промышленность: обезвоживание шламов, обработка твердых веществ, когда требуются сухие кексы, промываемость или прозрачный фильтрат.
• Процессы, требующие низкой влажности кекса, противоточной промывки или очень высокой пропускной способности обезвоживания.

Технические характеристики

• Рабочее давление AFP: до 16 бар (зависит от применения).
• Квадратные размеры фильтроплит: 900, 1200, 1500, 2000, 2500 мм.
• Примерная производительность AFP 2500: >200 м³ воды/час (зависит от применения).
• Улучшения Maxa™: типично +5–10% объёма плиты, потенциально +3–5% фильтрующей площади, увеличение открытой фильтрационной площади для более быстрых циклов.
• Опции: мембранные плиты; впадинные (recessed) плиты; автоматическая промывка ткани; обнаружение мутности IntelliPlate™; индивидуальные underdrain-решения для гранулярных медиум-фильтров.
• Типы вакуумных фильтров: горизонтальная лента, диск, барабан, горизонтальная ванна; непрерывная работа с опциями промывки и сушки.
• Материалы и конструкция: тяжёлая, прочная конструкция; опции коррозионно-устойчивых или пищевых материалов; инженерный underdrain (AWI®) для гранулярных медиум-фильтров.
