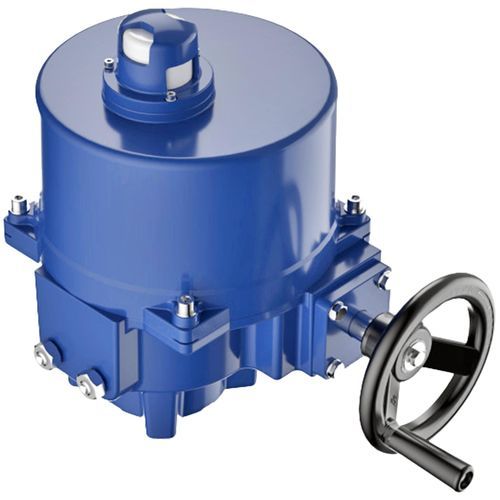

Электрический привод для сферического клапана Limitorque®

тип на четверть оборотамонофазовыйтрехфазовый

Обзор
Limitorque® LQI — компактный интрузивный электрический привод для поворота на четверть, обеспечивающий надежное управление клапанами с гибкими опциями управления и обратной связи. Разработан для промышленного применения, выдерживает повышенные нагрузки и упрощает монтаж и обслуживание.

Особенности и преимущества

• Ручной привод с колесом без сцепления поддерживает работу клапанов при отключении питания, предотвращая незапланированные простои
• Четкий механический индикатор отображает положение клапана с первого взгляда для повышения безопасности
• Стандартные управляющие и вспомогательные переключатели облегчают интеграцию в автоматику и сокращают время ввода в эксплуатацию
• Самоблокирующийся смазанный привод обеспечивает плавную, не требующую обслуживания работу и стабильную производительность
• Компактный, удобный для обслуживания корпус упрощает доступ для обслуживания и поддерживает до 75% рабочего цикла

Технические данные
Стандарты
IP67/68
CSA
CSAus
ATEX II 2 GD
IECEx
Температура
-30°C до +65°C (-22°F до +149°F)
Диапазон размеров
35 - 4 500 Nm
310 - 40 000 in-lb (weather-proof)
35 - 1 500 Nm
310 - 1 3290 in-lb (explosion-proof)
Конфигурации

• Дискретные управления 2/3/4 проводов
• Mod 4-20 mA — вход и выход
• Варианты NCU или кнопочного управления
• 12/24 V AC, 12/24 V DC, 1 PH или 3 PH 50/60 Hz до 480 V
• Опция управления Modbus
• Коррозионная стойкость до класса C5

Отрасли

• Энергетика
• Химия
• Водное хозяйство
• Нефть и газ
• Общая промышленность

Технические характеристики

• Семейство продуктов: Limitorque® LQI - электрический компактный интрузивный привод четверть оборота
• Работа: электрический привод четверть оборота с несколькими вариантами управления и обратной связи
• Корпус / защита: IP67/68
• Сертификация: CSA, CSAus, ATEX II 2 GD, IECEx
• Диапазон рабочих температур: -30°C до +65°C (-22°F до +149°F)
• Диапазон крутящего момента (weather-proof): 35 - 4 500 Nm (310 - 40 000 in-lb)
• Диапазон крутящего момента (explosion-proof): 35 - 1 500 Nm (310 - 1 3290 in-lb)
• Рабочий цикл: поддерживает до 75%
• Привод: самоблокирующийся смазанный привод (без обслуживания)
• Ручное управление: ручной привод с колесом без сцепления
• Индикатор положения: четкий механический индикатор
• Варианты управления: 2/3/4 проводные дискретные, Mod 4-20 mA вход/выход, NCU или кнопка, опция Modbus
• Варианты питания: 12/24 V AC, 12/24 V DC, одно- или трехфазное 50/60 Hz до 480 V
• Коррозионная стойкость: до C5
• Типичное применение: приводы клапанов на четверть оборота для водного хозяйства, энергетики, химии, нефти и газа и общей промышленности
