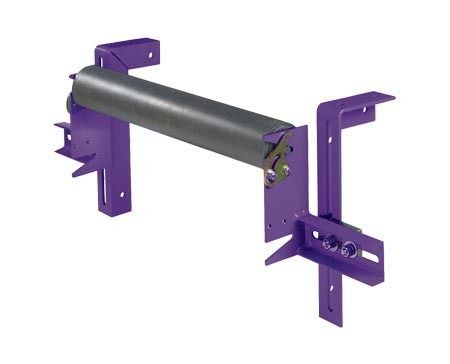

Конвейерный ролик из углеродистой стали HDR series

из сплава сталидля ленточного конвейера

Обзор продукта
Стабилизирующие ролики поддерживают профиль возвратной ленты плоским и стабильным, чтобы максимально увеличить контакт с очистителями ленты и повысить эффективность очистки.

Характеристики и преимущества

• Удерживают ленту плоской и стабильной, чтобы лезвия очистителя обеспечивали оптимальный контакт
• Подходят для применений с вёдрами (cup) или флапами ленты
• Повышают эффективность вторичного очистителя и продлевают срок службы лезвий/наконечников, предотвращая дефекты ленты

Технические характеристики

• Комплект кронштейнов для стабилизирующего ролика:
  • Горизонтальная и вертикальная регулировка для подстройки под различные геометрии конвейера
  • Разработан для использования с имеющимися на объекте роликами возврата или с поставляемыми запасными роликами
  • В верхней и нижней частях кронштейнов предусмотрены пазы для фиксации ролика, что позволяет регулировать высоту
• Прижимающий ролик с вращающимся валом (Live‑Shaft):
  • Кронштейн HDR обеспечивает вертикальную регулировку
  • Общая длина ролика = ширина ленты + 6" (150 mm); общая длина вала = ширина ленты + 30" (750 mm)

Технические данные прижимающего ролика с вращающимся валом (таблица)
Общая длина ролика: ширина ленты + 6" (150 mm)
Общая длина вала: ширина ленты + 30" (750 mm)
Диаметр вала: 24"–42" (600 mm–1050 mm) — 1‑15/16" диаметр
48"–60" (1200 mm–1500 mm) — 2‑7/16" диаметр
72"–84" (1800 mm–2100 mm) — 2‑15/16" диаметр
Конструкция вала: 24"–60" (600 mm–1500 mm) — 1045 CD; 72"–84" (1800 mm–2100 mm) — точёный из цельного круглого прутка 4140

Продукция (выбранные позиции серии)

• Add‑On Grease Hose Extension Kit — Номер заказа: HDRGEK — Код изделия: 79236 (Аксессуары)
• Hold Down Roll Assembly Kit S/S 17mm — Номер заказа: HDRP17 — Код изделия: 63679 (Ролики)
• Hold Down Roll Assembly Kit S/S 22mm — Номер заказа: HDRP22 — Код изделия: 63678 (Ролики)
• Live‑Shaft Hold‑Down Roll — Номер заказа: HDR24 — Код изделия: 79010 — Ширина ленты: 24 in. / 600 mm
• Live‑Shaft Hold‑Down Roll — Номер заказа: HDR30 — Код изделия: 79011 — Ширина ленты: 30 in. / 750 mm
• Live‑Shaft Hold‑Down Roll — Номер заказа: HDR36 — Код изделия: 79012 — Ширина ленты: 36 in. / 900 mm
• Live‑Shaft Hold‑Down Roll — Номер заказа: HDR42 — Код изделия: 79013 — Ширина ленты: 42 in. / 1050 mm
• Live‑Shaft Hold‑Down Roll — Номер заказа: HDR48 — Код изделия: 79014 — Ширина ленты: 48 in. / 1200 mm
• Live‑Shaft Hold‑Down Roll — Номер заказа: HDR54 — Код изделия: 79015 — Ширина ленты: 54 in. / 1350 mm
• Live‑Shaft Hold‑Down Roll — Номер заказа: HDR60 — Код изделия: 79016 — Ширина ленты: 60 in. / 1500 mm
• Live‑Shaft Hold‑Down Roll — Номер заказа: HDRS72 — Код изделия: 79017 — Ширина ленты: 72 in. / 1800 mm
• Live‑Shaft Hold‑Down Roll — Номер заказа: HDRS84 — Код изделия: 79018 — Ширина ленты: 84 in. / 2100 mm
• Stabilizing Roller Bracket Kit — Номер заказа: SRBK — Код изделия: 74941 (Ролики)
• Hold Down Roll Bracket Kit - 24" до 60" (600 до 1500 mm) — Номер заказа: HDRBK — Код изделия: 79009 (Запчасти)
• Hold Down Roll Bracket Kit - 72" до 84" (1800 до 2100 mm) — Номер заказа: HDRBK‑HD — Код изделия: 79072 (Запчасти)
• Запасные ролики (примеры): HDRR24 — Код: 79019 — 24 in. / 600 mm; HDRR30 — Код: 79020 — 30 in. / 750 mm; HDRR36 — Код: 79021 — 36 in. / 900 mm; HDRR42 — Код: 79022 — 42 in. / 1050 mm; HDRR48 — Код: 79023 — 48 in. / 1200 mm; HDRR54 — Код: 79024 — 54 in. / 1350 mm; HDRR60 — Код: 79025 — 60 in. / 1500 mm; HDRRS72 — Код: 79026 — 72 in. / 1800 mm; HDRRS84 — Код: 79027 — 84 in. / 2100 mm

Технические характеристики / спецификации

• Функция: стабилизировать профиль ленты для улучшения контакта очистителя и эффективности очистки
• Регулировка кронштейна: горизонтальная и вертикальная для подстройки под различные геометрии конвейера
• Совместимость роликов: использование с имеющимися на объекте роликами возврата или с поставляемыми запасными роликами
• Регулируемая высота ролика: пазы‑фиксаторы в верхней и нижней частях кронштейнов
• Габариты Live‑Shaft: общая длина ролика = ширина ленты + 6" (150 mm); общая длина вала = ширина ленты + 30" (750 mm)
• Варианты диаметра вала: 1‑15/16" (для лент 24"–42"), 2‑7/16" (для 48"–60"), 2‑15/16" (для 72"–84")
• Конструкция вала: 1045 CD для размеров 24"–60" (600–1500 mm); точёный из цельного 4140 для 72"–84" (1800–2100 mm)
