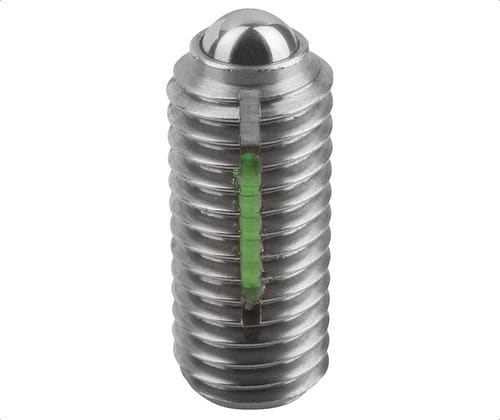

Шариковый фиксатор из нержавеющей стали 0303x series

для высокой нагрузкис пружинойшариковый

Краткое описание
Пружинный штифт шарикового типа с шестигранным торцом. Нейлоновая система блокировки Long‑Lok предотвращает раскручивание при ударах и вибрации. Нержавеющая втулка, шарик и пружина для вариантов из нержавеющей стали; шарик закален. Доступны варианты со стандартной и повышенной конечной силой.

Типы продукции

• 03036 — Пружинные штифты с нейлоновой блокировкой (корпус и шарик из нержавеющей стали, стандартная конечная сила)
• 03036 — Пружинные штифты с нейлоновой блокировкой (корпус и шарик из нержавеющей стали, повышенная конечная сила)
• 03031 — Пружинные штифты с нейлоновой блокировкой (корпус и шарик из стали, стандартная конечная сила)
• 03031 — Пружинные штифты с нейлоновой блокировкой (корпус и шарик из стали, повышенная конечная сила)

Варианты деталей

• 03036-A2 | Резьба 1/4-20 | D1 0.14 in | L 0.59 in | L1 0.28 in | H 0.04 in | S 1/8 in | F1 2.02 lbs | F2 2.92 lbs | PN 126530
• 03036-AJ | Резьба 1/4-28 | D1 0.14 in | L 0.59 in | L1 0.28 in | H 0.04 in | S 1/8 in | F1 2.02 lbs | F2 2.92 lbs | PN 126559
• 03036-A3 | Резьба 5/16-18 | D1 0.20 in | L 0.71 in | L1 0.31 in | H 0.06 in | S 5/32 in | F1 3.37 lbs | F2 6.74 lbs | PN 126534
• 03036-A4 | Резьба 3/8-16 | D1 0.24 in | L 0.91 in | L1 0.35 in | H 0.08 in | S 3/16 in | F1 4.50 lbs | F2 7.87 lbs | PN 126536
• 03036-A5 | Резьба 1/2-13 | D1 0.31 in | L 1.02 in | L1 0.39 in | H 0.10 in | S 7/32 in | F1 6.74 lbs | F2 12.36 lbs | PN 126554
• 03036-A6 | Резьба 5/8-11 | D1 0.39 in | L 1.30 in | L1 0.55 in | H 0.14 in | S 5/16 in | F1 14.61 lbs | F2 28.10 lbs | PN 126556

Примечания

• Единицы указаны в дюймах и фунтах (in, lbs).
• Размеры резьб и другие габаритные значения соответствуют доступным SKU, указанным по номеру детали / SKU.

Технические характеристики

• Тип: Пружинный штифт шарикового типа с шестигранным торцом.
• Блокировка: Нейлоновая система Long‑Lok для предотвращения раскручивания при ударах или вибрации.
• Материалы: Нержавеющая втулка, нержавеющий шарик и нержавеющая пружина для нержавеющих вариантов; доступны варианты с корпусом и шариком из стали.
• Отделка: Нержавеющие втулки с естественной отделкой; шарик закален.
• Варианты конечной силы: Стандартная и повышенная (см. Варианты деталей для значений F1 и F2).
• Доступные резьбы/примеры SKU: 1/4-20 (03036-A2), 1/4-28 (03036-AJ), 5/16-18 (03036-A3), 3/8-16 (03036-A4), 1/2-13 (03036-A5), 5/8-11 (03036-A6).
• Допуск размеров: Допуск L1 ±0.02 in.
• Серия: Семейство 0303x; номера деталей включают варианты 03036 и 03031.
