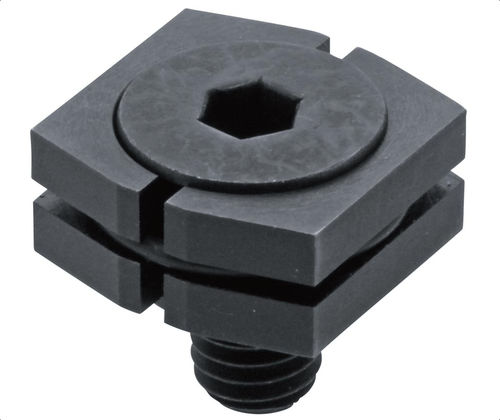

Зажимное приспособление с плоским профилем CP132 series

из стали

Описание
При затягивании шестигранного винта губки раскрываются наружу и вниз, предотвращая подъём заготовки. Предназначен для зажима двух заготовок у фиксированных упоров. Низкий профиль и компактные размеры сокращают время наладки и увеличивают количество деталей за загрузку. CP132-A использует потайной винт; CP132-B использует цилиндрический винт с внутренним шестигранником. Губки: сталь SNCM439, твердость HRC33-39, покрытие чёрный оксид. Шайба: сталь 4135, чёрный оксид. O-ring: фторкаучук.

Варианты деталей (таблица)
ID | SKU | Номер детали | Резьба | L at W Max. mm | W Min. mm | W Max. mm | W1 mm | W2 mm | W3 mm | H at W Min. mm | H at W Max. mm | H1 at W Min. mm | K mm | Сила зажима (Lbs) | Допустимый момент затяжки винта (ft/lbs) | PN
132036 | CP132-05001A | CP132-05001A | M5x0.80x15 | 9.5 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 0.3 | 3 | 449 | 3.17 |
132037 | CP132-05001B | CP132-05001B | M5x0.80x16 | 9.6 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 6.2 | 4 | 674 | 3.98 |
132038 | CP132-06001A | CP132-06001A | M6x1.00x16 | 9.3 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 0.3 | 4 | 786 | 5.38 |
132039 | CP132-06001B | CP132-06001B | M6x1.00x18 | 10.2 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 7.3 | 5 | 1,011 | 6.72 |
132040 | CP132-08001A | CP132-08001A | M8x1.25x20 | 11.3 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 0.4 | 5 | 1,124 | 13.28 |
132041 | CP132-08001B | CP132-08001B | M8x1.25x25 | 14.9 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 9.8 | 6 | 2,023 | 16.23 |

Медиа
Видеопродукта: cp132.mp4
Технические характеристики: cp132-e.pdf

Характеристики / Технические спецификации

• Модель: CP132 (клиновый тип, мини)
• Функция: при затягивании шестигранного винта губки раскрываются наружу и вниз, чтобы предотвратить подъём заготовки; предназначен для зажима двух заготовок у фиксированных упоров
• Низкий профиль и компактные размеры для более быстрой наладки и большего числа деталей за загрузку
• Варианты: CP132-A (потайной винт) и CP132-B (цилиндрический винт с внутренним шестигранником)
• Губки: сталь SNCM439, твердость HRC33-39, покрытие чёрный оксид
• Шайба: сталь 4135, чёрный оксид
• O-ring: фторкаучук
• Доступные резьбы/артикулы: M5x0.80x15, M5x0.80x16, M6x1.00x16, M6x1.00x18, M8x1.25x20, M8x1.25x25 (см. таблицу для размеров и сил зажима)
• Силы зажима (примеры из таблицы): 449 lbf (CP132-05001A) до 2,023 lbf (CP132-08001B)
