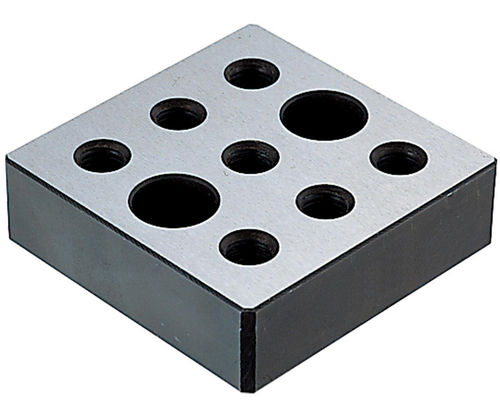

Опора компонентов BJ631 seriesдля деталейиз сталииз углеродистой стали
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Место применения
- компонентов, для деталей
- Материал
- из стали, из углеродистой стали
- Другие характеристики
- модульная, прецизионная, штабелируемая
Описание
Описание
Полуходовые удлинённые подкладные блоки — штабелируемые блоки, позволяющие точно позиционировать компоненты между точками сетки на модульных опорных системах. Изготовлены из стали 1045; верхняя и нижняя поверхности прецизионно шлифованы, изделие покрыто чёрным оксидом для базовой защиты от коррозии.
Типы продукции
Варианты деталей (таблица)
ID | SKU | Номер детали | Резьба (T) | T1 для SHCS | L | L1 | L2 | W | W1 | H ± .01 | H1 | PN
142627 | BJ631-16025 | BJ631-16025 | M16X2.00 | M16 | 85 | 50 | Сквозной | 85 | 50 | 25 | 8 |
142628 | BJ631-16032 | BJ631-16032 | M16X2.00 | M16 | 85 | 50 | Сквозной | 85 | 50 | 32 | 15 |
142629 | BJ631-16040 | BJ631-16040 | M16X2.00 | M16 | 85 | 50 | Сквозной | 85 | 50 | 40 | 23 |
142630 | BJ631-16050 | BJ631-16050 | M16X2.00 | M16 | 85 | 50 | 35 | 85 | 50 | 50 | 33 |
Документы
Доступен PDF со спецификациями для этого продукта.
Характеристики / Технические данные
Полуходовые удлинённые подкладные блоки — штабелируемые блоки, позволяющие точно позиционировать компоненты между точками сетки на модульных опорных системах. Изготовлены из стали 1045; верхняя и нижняя поверхности прецизионно шлифованы, изделие покрыто чёрным оксидом для базовой защиты от коррозии.
Типы продукции
- BJ631 — Полуходовой удлинённый подкладной блок
- BJ632 — Удлинённый подкладной блок
Варианты деталей (таблица)
ID | SKU | Номер детали | Резьба (T) | T1 для SHCS | L | L1 | L2 | W | W1 | H ± .01 | H1 | PN
142627 | BJ631-16025 | BJ631-16025 | M16X2.00 | M16 | 85 | 50 | Сквозной | 85 | 50 | 25 | 8 |
142628 | BJ631-16032 | BJ631-16032 | M16X2.00 | M16 | 85 | 50 | Сквозной | 85 | 50 | 32 | 15 |
142629 | BJ631-16040 | BJ631-16040 | M16X2.00 | M16 | 85 | 50 | Сквозной | 85 | 50 | 40 | 23 |
142630 | BJ631-16050 | BJ631-16050 | M16X2.00 | M16 | 85 | 50 | 35 | 85 | 50 | 50 | 33 |
Документы
Доступен PDF со спецификациями для этого продукта.
Характеристики / Технические данные
- Материал: сталь 1045
- Покрытие: чёрный оксид
- Верхняя и нижняя поверхности: прецизионно шлифованы
- Конструкция: штабелируемые подкладные блоки
- Функция: позволяют позиционировать компоненты между точками сетки
- Серия / Модель: BJ631 (также доступен BJ632)
