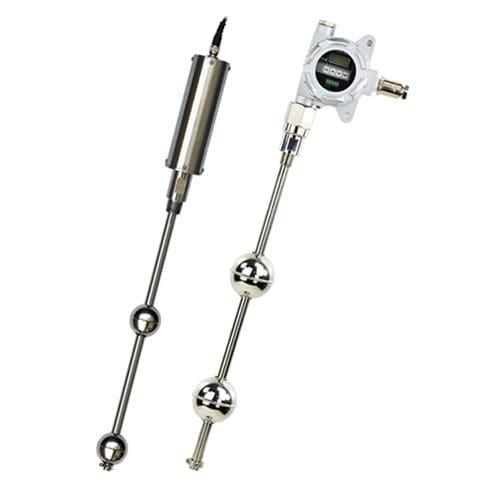

Магнитострикционный передатчик уровня EG series

для жидкостей4-20 мА2 провода

Серия EG - это магнитострикционный уровнемер, используемый для точного измерения изменения уровня жидкости. Магнитострикционный уровнемер EG использует принципы плавучести и магнитострикции. Доступны однопоплавковые и двухпоплавковые конструкции. Магнитострикционный преобразователь уровня EGX, преобразователь уровня жидкости Серия EG - это магнитострикционный уровнемер, использующий принципы плавучести, магнитострикции и современные электронные технологии для точного измерения уровня широкого спектра жидкостей, включая жидкости с межфазными связями и нерастворимые жидкости с двумя поплавками. В типичном магнитострикционном уровнемере серии EG поплавок, размер которого соответствует удельной плотности жидкости, установлен на штоке уровнемера таким образом, что поплавок перемещается вверх и вниз под действием плавучести поплавка, обусловленной измеряемой жидкостью. Поплавок содержит магнитный элемент. Для определения положения поплавка электроника магентострикционного уровнемера посылает короткий импульс тока по сенсорному проводу, расположенному в штоке уровнемера, с определенной частотой, создавая магнитное поле по всей его длине. Это поле немедленно взаимодействует с полем, создаваемым магнитом, находящимся внутри поплавка. В результате за короткое время протекания тока в проводе возникает крутящая сила, подобная звуковой вибрации или волне, которая передается обратно в электронику магнитострикционного уровнемера. В электронике имеется схема синхронизации, которая измеряет время пролета (TOF) между началом импульса тока и обратным сигналом.
