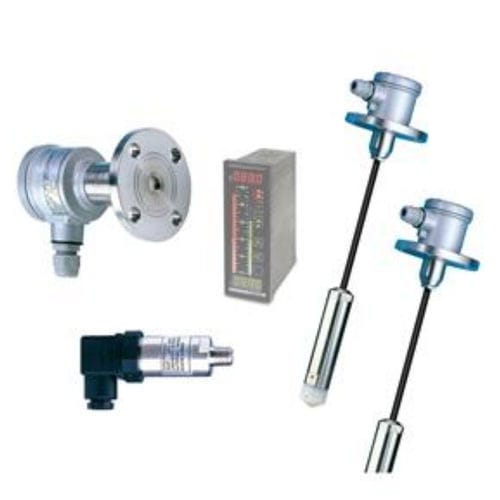

Относительный трансдуктор давления EC series

мембранныйпьезосопротивлениеаналоговый

Датчик давления состоит из пьезорезистора и моста Уитстоуна. Как показано на рис. 2, давление прикладывается к диафрагме и проходит через силиконовое масло на мост Уитстоуна. Когда давление жидкости воздействует непосредственно на переднюю поверхность диафрагмы, мост Витстоуна создает дифференциальное напряжение. Эта разность напряжений затем усиливается для получения токового сигнала 4-20 мА. Когда этот токовый выход подключается к аналоговому измерителю, мы можем правильно измерить уровень жидкости в контейнере или сосуде. Здесь используется следующая формула: P= x H q q Где P - давление, - постоянная давления, а H - уровень жидкости в емкости Характеристики 1. Модели FineTek включают: преобразователь с удлинительным кабелем, антикоррозийную модель, фланцевые модели и преобразователи давления. 2. Могут быть подключены к цифровым панельным измерительным приборам, регистраторам, ПЛК, контроллерам сигналов. 3. Металлическая мембрана подходит для слабых кислотных и щелочных жидкостей или очистки сточных вод. 4. Внутренняя температурная компенсация обеспечивает долговременную надежность. 5. Доступны нестандартные размеры фланцев/винтов. Применение 1. EC1100 - это устройство для измерения жидкости, которое может использоваться в различных средах, в том числе в условиях водной агитации. 2. EC1200 может выдерживать высокотемпературную жидкую среду. 3. Стандартный фланцевый тип EC1210 может использоваться для измерения давления жидкостей и газов (т.е. в слабоагрессивных средах). 4. Тип EC1300~1320 подходит для измерения на очень большой глубине, например, для измерения в водохранилищах. 5. EC1500 подходит для измерения давления или устройств управления, например, в гидравлических и пневматических машинах.
