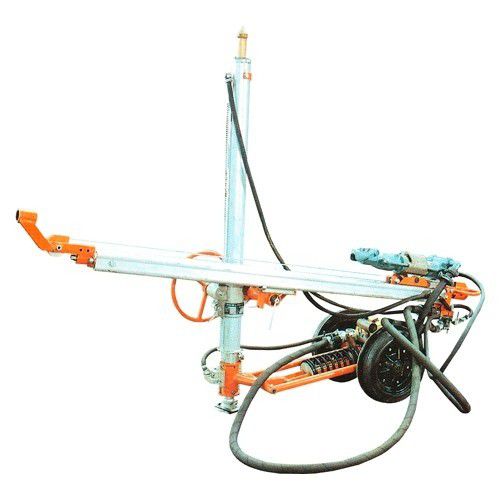

Поворотная буровая установка VS-1

Буровая установка (буровая колонка) VS-1 предназначена для бурения коротких скважин диаметром 50 мм и максимальной длиной 12 м. Установка подходит для реализации скважин для последующих взрывных работ, или для установки анкерных приспособлений в подземном строительстве, горнодобывающей промышленности, санировании бетонных конструкций и т.д. Благодаря своим размерам буровая установка подходит для использования в труднодоступных местахна небольших площадках. Принцип работы Буровая установка состоит из распорной колонны, поперек которой установлен лафет для направления бурильного молотка. Для упрощения манипуляции установка оборудована двухколесной тележкой. В задней части лафета находится блок управления, в котором собрана основная часть элементов управления. Распорная колонна буровой установки состоит из пневматического цилиндра с удвоеннойполезной площадьюв направлении выдвижения поршневого штока. На распорной колонне надет подвижный пневматический цилиндр одностороннего действия, по которому на зубчатом гребне движется обойма с кронштейном для крепления лафета. Буровой лафет состоит из двухпоследовательно соединенных пневматических цилиндров. Главный пневматический цилиндр представляет одновременно тело лафета, по верхней стороне которого движется бурильный молоток. Вспомогательный пневматический цилиндр расположен с боковой стороны лафета и обеспечивает желаемое продольное перемещение лафета в направлении бурения. Лафет может наклоняться на кронштейне под любым углом. Панель управления буровой установки позволяет выполнять централизованное управление всеми её рабочими функциями. Буровая установка разработана для обслуживания одним оператором.
