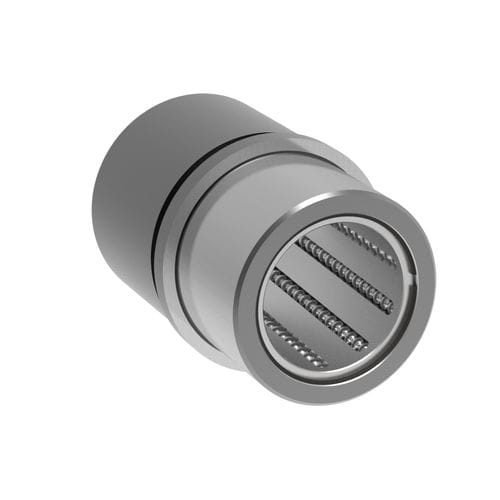

Направляющая втулка с рециркуляцией шариков 2081.69. .1

Рециркуляционная шариковая втулка используется при прохождении очень больших траекторий (ходов). Это ограничивается только условиями монтажа. Однако по сравнению с направляющими с шариковой обоймой следует отметить более низкие показатели динамической нагрузки (C). Несмотря на большое количество шариковых дорожек, используется меньшее количество шариков. Для оптимального срока службы рекомендуется, чтобы путь перемещения (ход) в три раза превышал длину втулки с рециркулирующим шариком (3 x l1). МАТЕРИАЛ: Муфта: - Сталь, закаленная до твердости 62 ± 2 HRC Шарикодержатель: - алюминий Шарики: - стальные, закаленные, в соответствии с DIN 5401 ЭКСПЛУАТАЦИЯ: Наружный диаметр прецизионно шлифованный. ПРИМЕЧАНИЕ: Крепление с 3 крепежными элементами, от Ø d1 = 38 с 4 крепежными элементами, которые входят в комплект поставки (№ заказа: 207.45 - крепежный элемент вкл. болт с внутренним шестигранником DIN 6912, M6x20, головка Ø 13). ☛ Соответствующие комбинации направляющих см. в таблице выбора ☛ Расчет срока службы и показатели динамической нагрузки ☛ Рекомендации по монтажу / таблицы размеров Рециркуляционные шариковые втулки только с красной направляющей стойкой = .30 комбинируемые.
