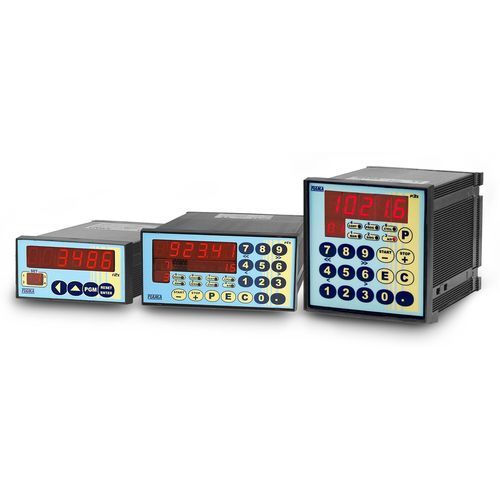

Устройства позиционирования серии P_X - это программируемые микропроцессорные одноосевые позиционеры с релейными или аналоговыми выходами, которые обрабатывают сигналы, поступающие от инкрементальных преобразователей, таких как энкодеры, оптические линии и магнитная лента (P1X-P2X) или от потенциометрических датчиков положения линейного или поворотного типа (P3X).
Возможность создания индивидуальных рабочих программ делает их чрезвычайно универсальными (отрезные станки, гибочные станки и т. д.). Для оптимизации точности позиционирования существует возможность введения некоторых параметров, способных уравновесить инерцию системы, зазоры и износ механических муфт. Управление позиционированием осуществляется с помощью релейных выходов "Пуск/Стоп", "Вперед/Назад", "Медленно/Быстро", "Конец позиционирования". Также имеется аналоговый выход напряжения, который может быть настроен как -10+10В или 0+10В, а также токовый выход 4÷20мА для управления инверторами или исполнительными механизмами. Все входы позиционера Start, Emergency, Preset, Piece-counter и счетные входы имеют оптоизоляцию.
➤ Другие особенности: автоматический/полуавтоматический, ручной, абсолютный/линейный режим работы, запоминание 99 размеров позиционирования с возможностью программирования количества обрабатываемых изделий в последовательности и количества повторений цикла; функция тестирования для проверки входов и выходов; последовательное соединение RS232 или RS485 MODBUS RTU.
- P1X: 16-клавишная клавиатура и 8 индикаторов работы делают управление и настройку позиционеров удобными для пользователя.
- P2X: программирование осуществляется очень просто с помощью четырех клавиш на передней панели; вспомогательный дисплей позволяет программировать два символа в дополнение к отображению параметров во время обработки.
---
