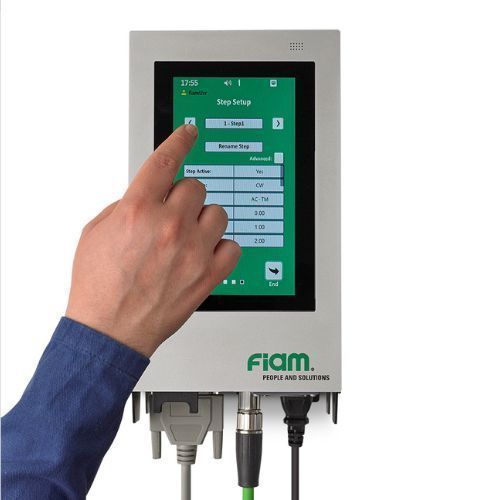

Устройство управления затяжки E-TCS

программируемоецифровоес сенсорным экраном

БЛОК УПРАВЛЕНИЯ
E-TCS питает и управляет всеми функциями подключенного электрического инструмента E MCB для затяжки. Обеспечивает продвинутое программирование и точный контроль каждой стадии затяжки с визуализацией в реальном времени на цветном сенсорном экране. Предназначен для промышленной сборки и интеграции в концепцию INDUSTRY 4.0, поддерживает подключение к системам управления завода для обмена данными, удалённой визуализации, мониторинга и управления процессами.

ВИЗУАЛИЗАЦИИ

• Полная визуализация процесса затяжки
• Мгновенное отображение МОМЕНТ / УГОЛ / ВРЕМЯ
• Графическое представление данных затяжки
• Индикация результата через изменение цвета экрана и световые сигналы на инструменте
• Последние 200 записей логов затяжки
• Последние 200 диаграмм затяжки

ПРОГРАММИРОВАНИЕ

• Poka-yoke программирование прямо на цветном сенсорном экране
• 100 настраиваемых Jobs, вызываемых с пульта оператора
• 100 настраиваемых Tasks на каждый Job
• 12 настраиваемых Steps на каждый Task
• 3 стратегии затяжки, выбираемые в Steps:
  • Torque Control – Angle Monitoring (TC-AM)
  • Angle Control – Torque Monitoring (AC-TM)
  • Torque and Angle Control (AC and TC)
• WIZARD: пошаговое программирование от уровня Job до Step
• Экраны программирования на английском (EN) и итальянском (IT)
• I/O тестовые экраны: принудительное управление входами/выходами с блока для диагностики/пусконаладки

ДРУГИЕ ВИДЫ КОНТРОЛЯ ЦИКЛА ЗАТЯЖКИ

• Затяжка по часовой или против часовой стрелки (настраиваемо)
• Контроль минимального/максимального момента
• Контроль минимального/максимального угла
• Контроль минимального/максимального времени
• Пороговый момент для снятия и контроля угла
• Расчёт Cm и CmK в реальном времени
• Подсчёт винтов и ограничение числа повторных затяжек для каждой винтовой позиции при NOK
• Настраиваемая скорость и направление отвинчивания
• Снижение скорости при затяжке с настраиваемыми конечными значениями момента/скорости (downshift)
• Время удержания для поддержания момента в течение заданного интервала
• Продолжительность разгона

ХРАНЕНИЕ ДАННЫХ И ЭКСПОРТ

• Логи затяжки экспортируются через Fieldbus (например PROFINET, MODBUS TCP, ETHERNET/IP)
• Импорт/экспорт программ затяжки
• Данные хранятся на съёмной SD-карте для резервного копирования и экспорта
• Вместимость системы: более 1 000 000 затяжек

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Автоматическое распознавание подключённого инструмента и его параметров
• I/O разъём: 8 входов / 8 выходов, свободно программируемые (10 + 8 назначаемых функций)
• Fieldbus-порт для подключения к распространённым промышленным сетям
• USB-порт для обновления прошивки, импорта/экспорта параметров программ и логов
• SD-порт для съёмной SD-карты (программы и логи)
• Многоуровневая авторизация с паролем, до 4 пользователей
• Питающий кабель в комплекте
• Встроенные часы даты/времени
• Напряжение питания: 100–240 Vac (120V~230V ±10% 50–60 Hz)

ПРИМЕНЕНИЯ
Применяется для автоматизации процессов затяжки в различных отраслях: автомобильная, авиационная, бытовая техника, электромеханика. Обеспечивает гибкость сборочных операций, полную прослеживаемость данных затяжки и сокращение расходов за счёт уменьшения брака.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Модель: E-TCS
Код: 686200210
Габариты (мм): H 279 x W 153 x D 172.5
Совместимость: E MCB (электрические отвёртки / моторы для затяжки)
Входы: 8
Выходы: 8
Напряжение питания (Vac): 100–240
Тип: Блок управления
Вес: 3,7 kg

ХАРАКТЕРИСТИКИ / ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ

• Модель: E-TCS
• Артикул: 686200210
• Габариты: H 279 x W 153 x D 172.5 mm
• Совместимо с: E MCB
• I/O: 8 входов / 8 выходов
• Цветной сенсорный экран для визуализации и программирования
• Подключение Fieldbus: PROFINET, MODBUS TCP, ETHERNET/IP
• Хранилище: SD-card, USB (импорт/экспорт); ёмкость > 1 000 000 затяжек
• Управление пользователями: до 4 паролем защищённых уровней
