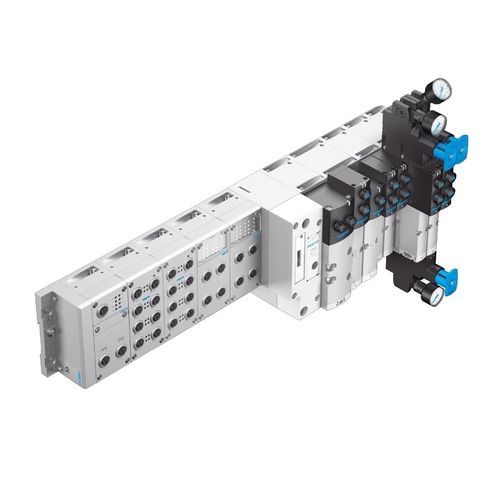

Высокопроизводительный вентильный терминал с электрической периферией по стандарту ISO
Пневматический рабочий порт
G1/8
G1/4
G3/8
G1/2
QS-6
QS-8
QS-10
QS-12
QS-14
QS-16
Электрическое управление
Ethernet
Fieldbus
Встроенный контроллер
Макс. количество положений клапана
32
Макс. количество зон давления
32
Электрическая система ввода/вывода
да
Температура окружающей среды
-5 °C ... 50 °C
Сертификация
BIA
C-Tick
c UL us - Признано (OL)
Символы KC
KC EMC
Маркировка CE (см. декларацию о соответствии)
В соответствии с директивой ЕС по ЭМС
в соответствии с директивой ЕС по взрывозащите (ATEX)
Маркировка UKCA (см. декларацию о соответствии)
В соответствии с инструкциями Великобритании по ЭМС
В соответствии с инструкциями Великобритании по RoHS
Газ категории ATEX
II 3G
Тип защиты от воспламенения газа
Ex nA IIC T3 X Gc
Взрывоопасная температура окружающей среды
-5°C <= Ta <= +50°C
Функция отработанного воздуха
Через дроссельную заслонку
Тип привода
Электрический
Тип клемм клапана
44
Конструктивное исполнение
Поршневая задвижка
Порт подачи пилотного воздуха
Внешний
Внутренний
Конструкция коллектора клапанов
Модульная, размеры пневматических клапанов можно смешивать
Индикация состояния сигнала
СВЕТОДИОД
Пригодность для вакуума
да
Номинальное рабочее напряжение переменного тока
110 V
Номинальное рабочее напряжение постоянного тока
24 V
Допустимые колебания напряжения
+/- 10 %
Предотвращение взрыва и защита
Зона 2 (ATEX)
Рабочая среда
Сжатый воздух согласно ISO 8573-1:2010 [7:4:4]
Информация о рабочих и пилотных средах
Возможна эксплуатация с масляной смазкой (требуется для дальнейшего использования)
Класс коррозионной стойкости (CRC)
0 - Отсутствие коррозионного напряжения
Температура хранения
-20 °C ... 60 °C
---
