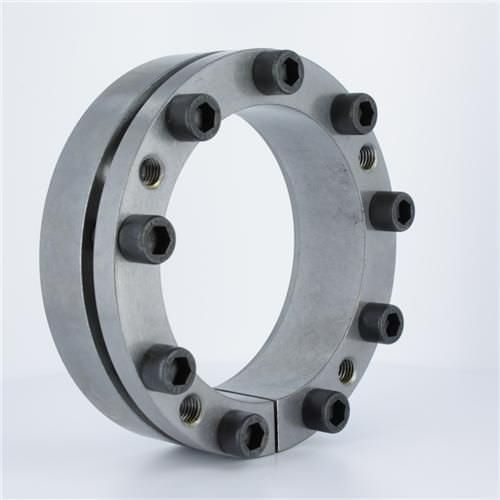

Бесшпоночная втулка B-LOC серии B103 диаметром 170 мм обеспечивает высокопроизводительное соединение вала со ступицей без зазора для валов диаметром 170 мм посредством механической интерференционной посадки и передает максимальный крутящий момент 44378 Нм.
Лучше всего подходит для: Применения, требующие утопленной установки втулки, но допускающие некоторое осевое перемещение установленного компонента относительно вала во время затяжки.
Бесшпоночные втулки B-LOC серии B103 диаметром 170 мм обеспечивают фрикционное соединение с нулевым зазором, которое никогда не изнашивается и не выходит из строя и может выдерживать высокие крутящие, упорные, изгибающие и/или радиальные нагрузки. Их мелкая, одноконусная конструкция с интегрированной отжимной резьбой обеспечивает исключительную концентричность и способность передавать изгибающие нагрузки. Поскольку бесключевые втулки серии B-LOC B103 не имеют фланца, внешний диаметр по всей длине изделия одинаков, что позволяет полностью вставить изделие в отверстие детали для монтажа заподлицо или в углубление. Втулки серии B103 также имеют ограниченное осевое перемещение при установке и соответствуют требованиям RoHS.
- Неглубокая конструкция с одним конусом и встроенной нажимной резьбой
- Исключительная концентричность и способность передавать изгибающие нагрузки
- Ограниченное осевое перемещение при установке
- Утопленная установка без необходимости сверления отверстий
- Соответствует требованиям RoHS
Примечание: Фланец бесшпоночной втулки серии B103 должен располагаться внутри отверстия втулки.
Особенности бесшпоночных втулок Fenner Drives:
- Способность передавать большие крутящие моменты
- Истинное отсутствие зазора
- Меньше простоев оборудования
- Возможность установки поверх существующих шпоночных пазов
- Полная осевая и радиальная регулировка
---
