Автономный беспроводной модуль с малым расходом HY0025

на CIbluetoothкомпактный

Обзор

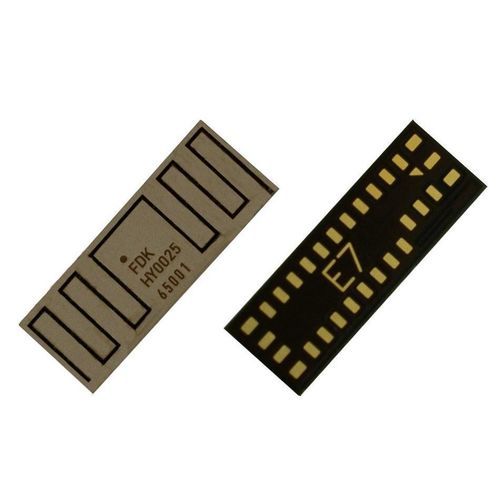

Название модели: HY0025 (в разработке). Ультракомпактный модуль Bluetooth Low Energy со слотовой антенной, встроенной в экранированный корпус; разработан для минимизации занимаемой площади на плате и обеспечения гибкости трассировки PCB.

Особенности

• Ультракомпактный модуль со слотовой антенной в экранированном корпусе
• Минимальная занимаемая площадь на плате
• Гибкость PCB-паттерна упрощает проектирование плат
• Получены или планируются различные регуляторные сертификации
• Channel Sounding обеспечивает высокоточные измерения расстояния

Профиль продукта

• Bluetooth v6.0 — LE 2M, LE Coded, Channel Sounding
• SoC: Nordic nRF54L15
• CPU: Arm® Cortex®-M33, 128 МГц
• Память: 1,5 МБ NVM / 256 КБ RAM
• Встроенные кристаллические генераторы 32 МГц и 32,768 кГц
• Интегрированные компоненты DC-DC и LC

Применения

• Носимые устройства (wearables)
• Медицинское и здравоохранительное оборудование
• Пульты дистанционного управления
• IoT-устройства
• Биконы (beacons)
• Периферийные устройства для компьютеров

Технические характеристики
Версия Bluetooth: v6.0
Встроенный Bluetooth IC: Nordic nRF54L15
CPU: Arm Cortex-M33, 128 МГц
Память: 1,5 МБ NVM / 256 КБ RAM
Мощность передачи (TX): +8 dBm
Чувствительность при приёме (RX): -96 dBm (1 Mbps)
Ток TX (DC-DC): 9,8 мА (1 Mbps, +8 dBm)
Ток RX (DC-DC): 3,4 мА (1 Mbps)
Мультипротокол: 802.15.4, Thread®, Zigbee®, Matter™
GPIO: 15 GPIO + nRESET
Интерфейсы / периферия: NFC, SPI, I2C, I2S, UART, PDM, QDEC, PWM, 14‑бит ADC
Высокочастотный тактовый генератор: встроенный 32 МГц кристалл
Низкочастотный тактовый генератор: встроенный 32,768 кГц кристалл
LC-компоненты для DC-DC: встроены
Рабочий температурный диапазон: -40°C до +105°C
Диапазон напряжения питания: 1,7 В до 3,6 В
Габариты: 3,5 × 10,0 × 1,3 мм
Корпус: 29‑контактный LGA
Сертификация / Квалификация: Япония (MIC); США (FCC) (в планах); Канада (ISED) (в планах); ETSI EN300 328 V2.2.2 (в планах); Bluetooth (в планах)

Характеристики / Технические спецификации

• Модель: HY0025
• Bluetooth: v6.0 (LE 2M, LE Coded, Channel Sounding)
• SoC: Nordic nRF54L15
• CPU: Arm Cortex-M33, 128 МГц
• Память: 1,5 МБ NVM / 256 КБ RAM
• Тактовые: встроенные кристаллы 32 МГц и 32,768 кГц
• Питание: интегрированный DC-DC и LC-компоненты
• RF: TX +8 dBm; чувствительность RX -96 dBm (1 Mbps)
• Потребление: TX 9,8 мА; RX 3,4 мА (DC-DC, 1 Mbps)
• Поддержка протоколов: 802.15.4, Thread®, Zigbee®, Matter™
• GPIO / Интерфейсы: 15 GPIO + nRESET; NFC, SPI, I2C, I2S, UART, PDM, QDEC, PWM, 14‑бит ADC
• Диапазон работы: -40°C до +105°C; 1,7 В до 3,6 В
• Механика: 3,5 × 10,0 × 1,3 мм; 29‑контактный LGA
