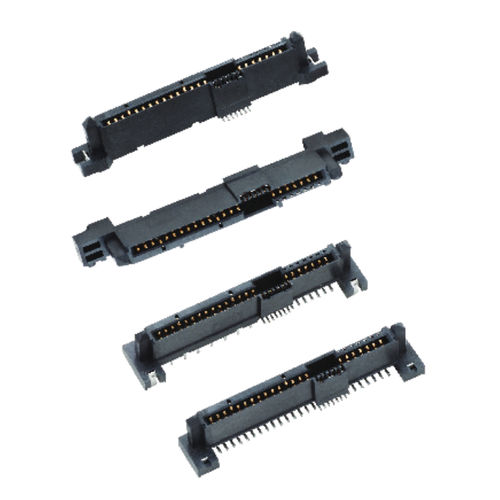

Соединитель SATA

SCSISMTPCB

29-позиционные розетки и штекерные разъемы SAS позволяют реализовать высокоскоростной интерфейс жесткого диска с последовательным подключением SCSI (SAS) вместо подключения SCSI в корпоративных системах хранения данных на серверах и в системах хранения. Этот модельный ряд соответствует стандартам SFF8482, SFF8680 и способен работать со скоростью до 12 Гбит/сек. Система разъемов SAS предназначена для поддержки горячего подключения и соединения жестких дисков в штекер. Ступенчатая длина контактов обеспечивает последовательное сопряжение контактов для горячей вилки. Формованные направляющие стойки обеспечивают угловой ввод для компенсации несоосности разъема, позволяя штепсельной вилке устройства и розетке самоустанавливаться в процессе сопряжения. Большинство разъемов также оснащены штампованными удерживающими зажимами, которые обеспечивают дополнительную механическую прочность для надежного крепления печатной платы. AFCI также предлагает широкий диапазон корпусов на вертикальных объединительных панелях для еще большей устойчивости. Высокоскоростной последовательный интерфейс предназначен для поддержки дифференциальной сигнализации, первоначально на скорости 3 Гбит/с, а затем развивается до 12 Гбит/с. В розетку SAS можно подключать диски SAS или SATA (Serial ATA), что дает производителю системы возможность подключить любой из них к объединительной плате. Поскольку обе технологии имеют сходные электрические интерфейсы, пользователи могут выбирать между экономичными дисками SATA для хранения больших объемов данных и высокопроизводительными дисками SAS для критически важных приложений. AFCI предлагает широкий ассортимент штекерных разъемов SAS для корпоративных приложений. Вертикальные и прямые угловые конфигурации разъемов обеспечивают возможность использования в серверах, серверах или блейдах хранения, объединительных платах, жестких дисках и жестких дисках.
