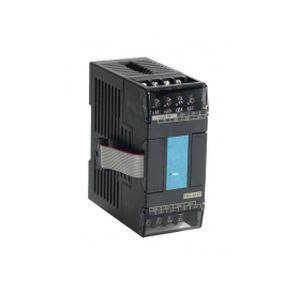

Аналоговый модуль входа/выхода FBs-4A2D

с 4 входамидля программируемого автомата

Модули расширения ввода/вывода включают в себя основные модули DI/O, AI/O и другие коммуникационные модули, а также включают в себя модуль ввода переключателя с большим пальцем, модуль 16/7 сегментного светодиодного дисплея, 8 типов (J, K, R, S, E, T, B, N) термопар, модули измерения температуры Pt100, Pt1000 RTD. Также в линейку добавлены модули тензодатчика, используемого для взвешивания, модуль измерителя потенциала, используемого для измерения положения, и удобный голосовой модуль 4 канала, 14-битный аналоговый вход (та же спецификация, что и у 6AD)+2 канала, 14-битный аналоговый выход (та же спецификация, что и у 2DA) комбинированный модуль Входное/выходное значение -8192~8191 или 0~16383 (14-бит) Вход/выход Диапазон сигналов Биполярное напряжение: -10~10В или -5~5В Ток: -20~20мА или -10~10мА Однополярный Напряжение: 0~10В или 0~5В Ток: 0~20мА или 0~10мА Максимальное разрешение Напряжение: 0,3 мВ (5В/16384) Ток: 0,61 мкА (10мА/16384) Точность ± 1% Время преобразования Преобразование один раз для каждого сканирования Максимальный входной сигнал Входное напряжение: ±15 В Входной ток: ±30 мА - Допустимый диапазон нагрузки - Выходное напряжение: 500Ω~1MΩ Выходной ток: 0~500Ω Входной импеданс Входное напряжение: 63.2KΩ Входной ток: 250Ω - Метод изоляции Трансформаторная (питание) и оптическая (сигнал) изоляция, 500 В переменного тока, 1 минута, без изоляции между каждым каналом Потребляемая мощность 24 В постоянного тока -15%/+20%, 3,2 Вт макс. Механизм подключения 7,62 мм фиксированная клеммная колодка
