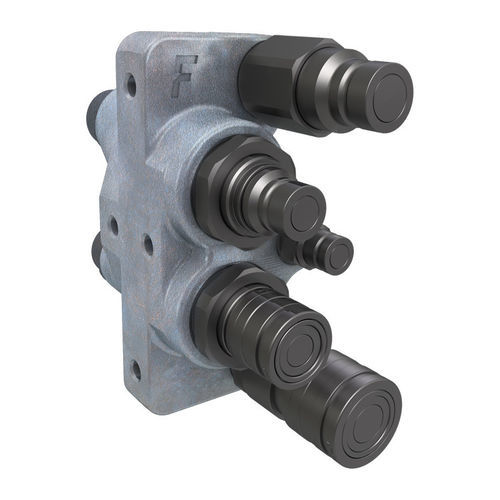

Гидравлическая установка 5 каналов 5BDHF series

из сталииз чугунаиз полиуретана

Обзор продукта
5-портовые блоки повышают универсальность машин, объединяя пять быстроразъемных соединений в одном литом корпусе: два соединения 1/2", два соединения 3/4" для высокопроизводительных применений и одно соединение 3/8" для сливных магистралей. Блоки подключаются к гидравлической цепи машины через два входных порта. Гидравлическая разрядка для линий 1/2" осуществляется тем же запатентованным способом, что и в 3-портовых блоках, тогда как разрядка линий 3/4" выполняется вручную. Представленные изделия являются стандартными и не требуют дополнительной разработки конструкции или инвестиций в производственный инструмент.

Применения

• Строительная техника

Изделия (Мужские & Женские)

• Номер детали: 5BDHF0812-13/34S
  Резьба: 1-1/16"-12 UN MALE JIC
  2 x Соединения 3/4": 1-1/16"-12 UN MALE JIC - ISO 8434-2
  Расход (3/4"): 146 l/min при 0.2 MPa
  2 x Соединения 1/2": 1-1/16"-12 UN MALE JIC - ISO 8434-2
  Расход (1/2"): 69 l/min при 0.2 MPa
  L1 (Длина в разомкнутом состоянии): 222,1 mm
  L2 (Длина в скомпонованном состоянии): 202,5 mm
  Диапазон температур: -25 °C до 100 °C
  Уплотнения: NBR & PUR
  Вес: 10000 g
  Корпусов: 5
  Соединений: 5
• Номер детали: 5BDHF0812-11/1S
  Резьба: 1-7/16"-12 UN MALE ORFS
  2 x Соединения 3/4": 1-7/16"-12 UN MALE ORFS - ISO 8434-3
  Расход (3/4"): 146 l/min при 0.2 MPa
  2 x Соединения 1/2": 1-7/16"-12 UN MALE ORFS - ISO 8434-3
  Расход (1/2"): 69 l/min при 0.2 MPa
  L1 (Длина в разомкнутом состоянии): 218 mm
  L2 (Длина в скомпонованном состоянии): 202,5 mm
  Уплотнения: NBR & PUR
  Вес: 10600 g
  Корпусов: 5
  Соединений: 5

Аксессуары и запасные части

• KIT 4BD-FFH06M — Сталь — Размер: 10 mm (3/8")
• KIT 4FH08 F — Сталь — Размер: 12.5 mm (1/2")
• KIT 4FH08 M — Сталь — Размер: 12.5 mm (1/2")

Комплекты уплотнений

• SK FFH06 — для 10 mm (3/8")
• SK FFH08 — для 12.5 mm (1/2")

Предупреждение о безопасности
Этот продукт может подвергнуть вас воздействию химических веществ, таких как свинец или никель, которые штат Калифорния признает вызывающими рак, врожденные дефекты или другие репродуктивные нарушения.

Технические характеристики

• Материал: Чугун & Сталь
• Уплотнения: NBR & PUR
• Рабочие температуры: -25 °C до 100 °C
• Поверхностная обработка: MATE 500 (CrIII) & MATE 1000 (ZnNi)
• Совместимость серии: ISO 16028
• Тип клапана: Плоский
• Соединение: Push to Connect
• Отключение: Западение втулки
• Подключение под давлением: Разрешено для обеих половин до рабочего давления
• Разрыв / производительность (по размеру dash)
  Dash 08 (12.5 mm): Рабочее давление 35 MPa; Расход 69 l/min при 0.2 MPa; Протечка 0.01 ml; Сила подключения 200 N; Давления разрыва Мужской / Женский / Муж+Жен: 100 MPa
  Dash 12 (19 mm): Рабочее давление 35 MPa; Расход 146 l/min при 0.2 MPa; Протечка 0.02 ml; Сила подключения 215 N; Давления разрыва Мужской / Женский / Муж+Жен: 100 MPa
